|
Thông tin chi tiết sản phẩm:
|
| NHIỆT ĐỘ TỐI ĐA:: | Lên đến 1450 ℃ | Ứng dụng:: | Lò điện và thiết bị sưởi điện |
|---|---|---|---|
| MỸ PHẨM:: | Yếu tố làm nóng SiC | Hình dạng:: | ED / U / W / SC / SCR / DB / G / H / DM |
| Nguồn năng lượng:: | Điện | TIỀM NĂNG:: | 99,9% độ tinh khiết cao |
| Làm nổi bật: | Các yếu tố làm nóng Sic nhiệt độ cao,Máy sưởi silicon cacbua nhiệt độ cao,Máy sưởi silicon cacbua 1450C |
||
Các yếu tố làm nóng Sic nhiệt độ cao Máy sưởi silicon cacbua
Ưu điểm của phần tử làm nóng silicon cacbua
1. Tạo ra nhiệt lượng cao trên một đơn vị diện tích bề mặt, khoảng 5 - 10 lần so với đầu ra của dây Nichrome,
2. Độ bền cao và khả năng chống sốc tuyệt vời,
3. Nguồn nhiệt không có tiếng ồn và ô nhiễm không khí.
Các loại và ứng dụng của phần tử gia nhiệt silicon cacbua
1. SW (Tiêu chuẩn)
SW Silicon cacbua được sử dụng trong các ứng dụng có nhiệt độ từ 600 ° C đến 1400 ° C trong cả không khí và môi trường được kiểm soát.Mặc dù loại khí quyển được sử dụng sẽ xác định nhiệt độ phần tử được khuyến nghị tối đa.Loại phần tử cacbua silicon này có thể được gắn theo chiều dọc hoặc chiều ngang.

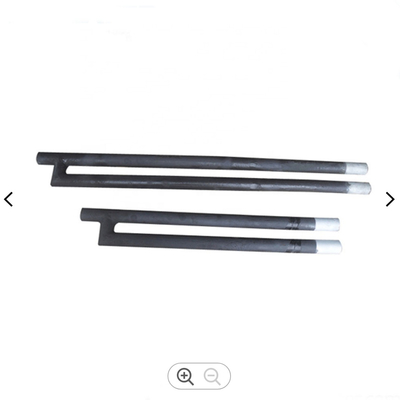

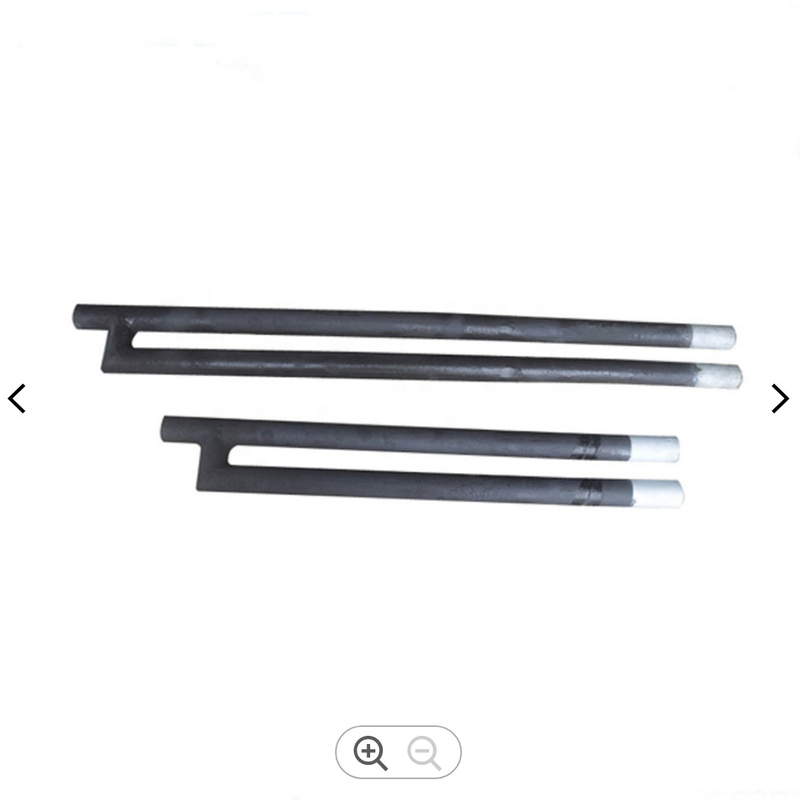

2. LOẠI U
Hình chữ U Silicon cacbua bao gồm hai thanh cacbua silicon có cùng đường kính.Mỗi thanh có cả vùng nóng và vùng lạnh với điện trở giống hệt nhau.Hai thanh được nối với nhau bằng điện trở thấp SiC.Ngoài ra, đầu nối có thể được sử dụng làm giá đỡ tùy theo các yêu cầu khác nhau.
3. LOẠI W
Phần tử 3 pha có 2 loại khác nhau: SGC (Dumbbell), SGD (Standard).
Các nguyên tố này là cacbua silic tự liên kết được hình thành bằng cách tái kết tinh cacbit silic ở nhiệt độ cao.Nó bao gồm ba thanh cacbua silic có độ tinh khiết cao được kết nối ở một đầu bằng một thanh ngang cacbua silic.Các phần tử SGC được thiết kế để lắp đặt theo chiều dọc trong bồn tắm kính nổi tiêu chuẩn và phần tử SGD để lắp đặt theo chiều ngang.Chúng có thể được kết nối trực tiếp trên nguồn điện ba pha và là loại thiết bị đầu cuối một phía cho phép rút các đầu cuối ra khỏi mái của lò.
Tính chất vật lý của phần tử gia nhiệt SIC
|
trọng lượng riêng |
2,6 ~ 2,8 g / cm³ |
sức mạnh uốn cong |
> 300kg |
|
độ cứng |
> 9MOH'S |
sức căng |
> 150kg / cm³ |
|
tỷ lệ xốp |
<30% |
rạng rỡ |
0,85 |
Tải trọng bề mặt khuyến nghị và ảnh hưởng đến bề mặt của các phần tử ở nhiệt độ hoạt động khác nhau
|
khí quyển |
Nhiệt độ lò (° C) |
Tải trọng bề mặt (W / cm2) |
Ảnh hưởng đến Rod |
|
Amoniac |
1290 |
3,8 |
Tác động lên SiC tạo ra mêtan và phá hủy màng bảo vệ của SiO2 |
|
Khí cacbonic |
1450 |
3.1 |
Ăn mòn SiC |
|
Cacbon monoxit |
1370 |
3,8 |
Hấp thụ bột cacbon và ảnh hưởng đến màng bảo vệ của SiO2 |
|
Halogen |
704 |
3,8 |
Ăn mòn SiC và phá hủy màng bảo vệ của SiO2 |
|
Hydrogen |
1290 |
3.1 |
Tác động lên SiC tạo ra mêtan và phá hủy màng bảo vệ của SiO2 |
|
Nitơ |
1370 |
3.1 |
Tác động lên SiC tạo ra lớp cách điện silicon nitride |
|
Natri |
1310 |
3,8 |
Ăn mòn SiC |
|
silicon dioxide |
1310 |
3,8 |
Ăn mòn SiC |
|
Ôxy |
1310 |
3,8 |
SiC bị oxy hóa |
|
Hơi nước |
1090-1370 |
3,1-3,6 |
Tác dụng với SiC tạo ra hyđrat silic |
|
Hydrocacbon |
1370 |
3.1 |
Hấp thụ bột carbon dẫn đến ô nhiễm nóng |
Lưu ý khi sử dụng và cài đặt:
1. Lò sưởi phải được bảo vệ chống ẩm ướt trong quá trình cất giữ hoặc lắp đặt để đảm bảo hoạt động của lò sưởi.
2. Để đảm bảo các phòng được phân bổ tốt của từng và nhóm, nên chia lò sưởi trước khi lắp ráp.Dung sai của điện trở của mỗi loại không được vượt quá 10% lẫn nhau.
3. Lò sưởi cứng và giòn, hãy cẩn thận khi lắp ráp và bảo trì để tránh hư hỏng.
4. Khi bắt đầu vận hành lò điện, nên tăng điện áp từ từ, không thể nạp hết một lúc.Nếu không, dòng điện lớn hơn sẽ dẫn đến hư hỏng của lò sưởi.
5. Khi bình nóng lạnh bị hư hỏng và cần thay bình nóng lạnh, điện trở của bình nóng lạnh mới sẽ theo điện trở tăng dần.Nếu nhiều hư hỏng hoặc điện trở tăng quá mức, nên thay bình nóng lạnh.
Người liên hệ: Daniel
Tel: 18003718225
Fax: 86-0371-6572-0196
