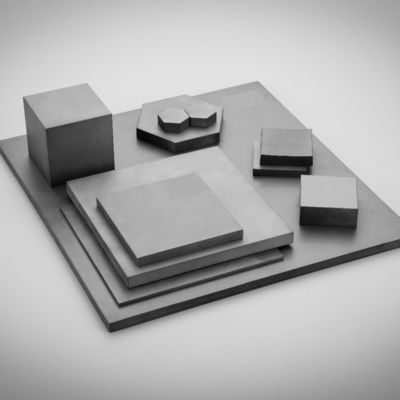

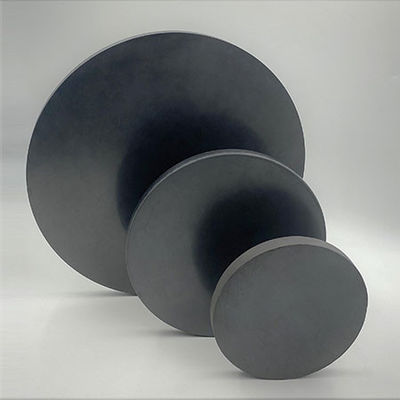

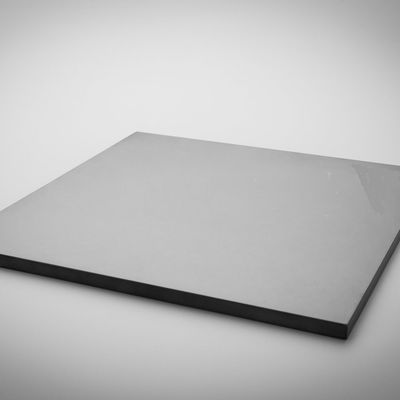

Hình ảnh lớn :  SILICON CARBIDE BLOCK, QUY TRÌNH MÀI CỦA SEMICONDUCTOR SILICON WAFER, LED SAPPHIRE WAFER, LED WAFER

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: ZG
Chứng nhận: CE
Số mô hình:
Thanh toán:
Số lượng đặt hàng tối thiểu: 10000 miếng
Giá bán: negotiable
chi tiết đóng gói: Hộp gỗ chắc chắn để vận chuyển toàn cầu
Thời gian giao hàng: 5-8 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 10000 chiếc mỗi tháng

SILICON CARBIDE BLOCK, QUY TRÌNH MÀI CỦA SEMICONDUCTOR SILICON WAFER, LED SAPPHIRE WAFER, LED WAFER

Sự miêu tả
Vật chất: Cacbua silic Màu sắc: Đen
Kích thước: Tùy chỉnh Đặc tính: Khả năng dẫn nhiệt tuyệt vời Khả năng chống sốc plasma Độ đồng đều nhiệt độ tốt
Làm nổi bật:

ODM Silicon Carbide Ceramics

,

Chống mài mòn Silicon Carbide Ceramics

,

OEM Silicon Carbide Block



Khối silic cacbua (SiC)



Khối cacbua silicon Tính dẫn nhiệt tốt Chống sốc nhiệt tốt Chống mài mòn tốt

Do công suất đầu ra lớn và khả năng đúc khuôn mạnh mẽ để sản xuất theo yêu cầu, công ty chúng tôi đã xuất khẩu sản phẩm của mình sang nhiều thị trường quốc tế.Sản phẩm của chúng tôi được chứng nhận theo yêu cầu của khách hàng.

Chúng tôi tiếp tục đổi mới, cải tiến và nâng cao cũng như tích hợp các nguồn lực bên trong và bên ngoài để tăng cường tính linh hoạt của công ty và khả năng cạnh tranh của sản phẩm, đồng thời cung cấp tốt nhất cho cả khách hàng cũ và khách hàng mới Dịch vụ.




Ứng dụng:

  1. Quá trình mài của wafer silicon bán dẫn

  2. Quá trình mài của tấm nền sapphire LED

  3. Quá trình làm mỏng tấm LED wafer


Yêu cầu về tính năng:

  1. Dẫn nhiệt tốt

  2. Khả năng chống sốc nhiệt tốt

  3. Chống mài mòn tốt



Màn biểu diễn ĐƠN VỊ HS-A HS-P HS-XA
Kích thước hạt μm 4-10 4-10 4-10
Tỉ trọng g / cm ≥3,1 3.0-3.1 > 3,1
Độ cứng (Knoop) Kg / mm² 2800 2800 2800
Độ bền uốn 4 pt @ RT MPa * m1 / 2 385 240 420
* 10³1b / in² 55 55 55
Sức mạnh nén @ RT Mpa 3900   3900
* 10³1b / in² 560 560
Mô đun đàn hồi @ RT Gpa 410 400 410
* 10³1b / in² 59 58 59
Mô-đun Weibull (2 tham số)   số 8 19 12
Tỷ lệ Poisson   0,14 0,14 0,14
Độ bền gãy @ RT Double Torsion & SENB MPa * m1 / 2 số 8 số 8 số 8
* 1³1b / in²in½
Hệ số giãn nở nhiệt RT đến 700 ℃ X10-6mm / mmK 4.02 4.2 4.02
X10-6 in / in ° F 2,2 2.3 2,2
Nhiệt độ phục vụ tối đa. Nhiệt độ riêng trung bình không khí @ RT ° C 1900 1900 1900
J / gmK 0,67 0,59 0,67
Độ dẫn nhiệt @ RT W / mK 125,6 110 125,6
Btu / ft h ° F 72,6 64 72,6
@ 200 ° C W / mK 102,6   102,6
Btu / ft h ° F 59.3 59.3
@ 400 ° C W / mK 77,5   77,5
Btu / ft h ° F 44,8 44,8
Độ thấm @ RT đến 1000 ° C 31MPa dưới Không rò rỉ khí
Điện trở suất @ RT Ohm-cm 102-106 N / A 102-106
Sự dễ dãi   0,9 0,9 0,9




Tại sao tốt hơn những người khác:



  1. Có sẵn trong các thông số kỹ thuật khác nhau, cũng cung cấp các dịch vụ tùy chỉnh

  2. Chất lượng ổn định và giao hàng nhanh chóng

  3. Đường kính khối SiC từ 120mm đến 480mm trong kho

  4. Tiết kiệm thời gian của quá trình tải và dỡ mẫu

  5. Tỷ lệ pha loãng cao hơn có thể chấp nhận được
