Thông tin chi tiết sản phẩm:
|
| Đơn xin: | Công cụ quay Faraday, Bộ cách ly | Các sản phẩm: | Tinh thể granat nhôm Terbium scandium (TSAG) |
|---|---|---|---|
| Thuận lợi: | Khả năng tương thích công suất cao | Lớp: | cao |
| Làm nổi bật: | TSAG Terbium Scandium Aluminium Garnet,Faraday Rotator TSAG Crystals,Isolator Terbium Scandium Aluminium Garnet |
||

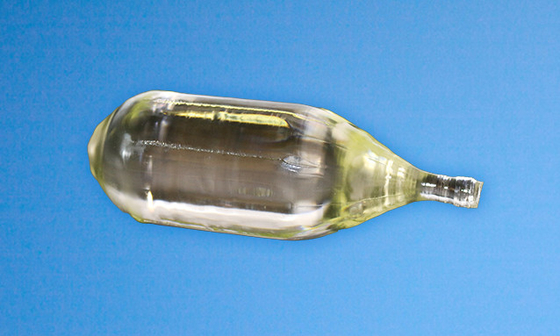

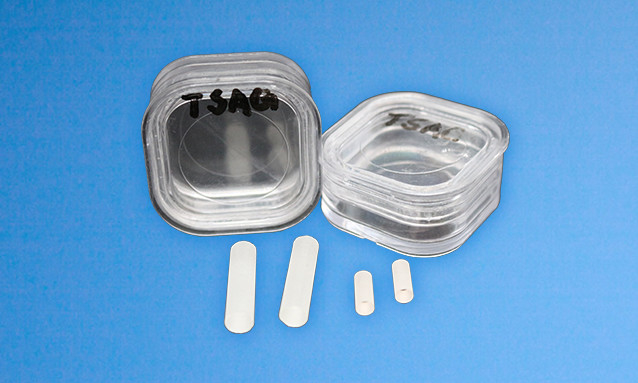

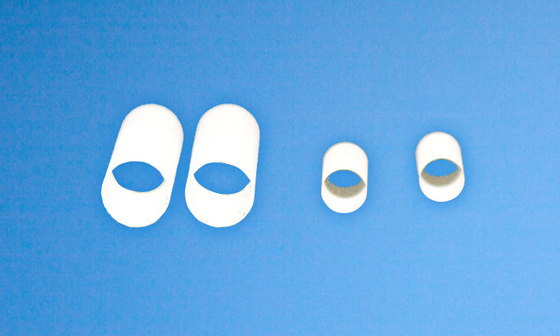

Tinh thể granat nhôm Terbium scandium (TSAG) là một vật liệu quang từ lý tưởng, thích hợp cho các bước sóng nhìn thấy và hồng ngoại (dải bước sóng: 400-1600nm).Tinh thể TSAG có ưu điểm là độ ổn định cao, tính chất nhiệt và cơ học tốt, rất cần thiết cho thế hệ laser công suất cao tiếp theo.
So với tinh thể TGG, TSAG có hằng số hàn cao hơn và suy hao hấp thụ thấp hơn, làm cho bộ cách ly nhỏ gọn hơn và là vật liệu lý tưởng cho bộ cách ly quang công suất cao.
Ưu điểm chính:
Hằng số Verdet lớn (48radt-1m-1 ở 1064nm) cao hơn khoảng 20% so với TGG;
Hấp thụ thấp (<3000ppm / cm ở 1064nm);
Khả năng tương thích cao;
Lưỡng chiết nhiệt thấp;
Đơn xin:
Máy quay Faraday
Bộ cách ly
Tính chất vật liệu
| Công thức hóa học | Tb3Sc2Al3O12 |
|
cấu trúc tinh thể |
Khối |
| Hằng số mạng | a = 12,3Å |
| Phương pháp tăng trưởng | Czochralski |
| Tỉ trọng | 5,91g / cm³ |
|
Độ nóng chảy |
1970 ± 10 ℃ |
|
Phạm vi truyền qua |
400-1600nm |
| Hằng số Verdet | 218 / 152/65 @ 532nm / 633nm / 1064nm |
Thông số kỹ thuật
| Định hướng tinh thể | ± 15 ' |
| Biến dạng mặt sóng | <λ / 8 @ 633nm |
| Tỷ lệ tuyệt chủng | > 30dB |
| Dung sai đường kính | + 0mm / -0.05mm |
| Dung sai chiều dài | + 0,1mm |
| Vát mép | <0,1 * 45 ° |
| Độ phẳng | <λ / 10 @ 633nm |
| Song song | <30 ″ |
| Thùy bên | ＜ 15 ' |
| Chất lượng bề mặt | 10/5 |
| lớp áo | Theo yêu cầu của khách hàng |
