Bộ phận gốm kỹ thuật Wafer Nb Doped SrTiO3 dẫn điện 5 X 5 mm Đường kính 25Mm

Tôi trò chuyện trực tuyến bây giờ

Bộ phận gốm kỹ thuật Wafer Nb Doped SrTiO3 dẫn điện 5 X 5 mm Đường kính 25Mm

Bộ phận gốm kỹ thuật Wafer Nb Doped SrTiO3 dẫn điện 5 X 5 mm Đường kính 25Mm
Bộ phận gốm kỹ thuật Wafer Nb Doped SrTiO3 dẫn điện 5 X 5 mm Đường kính 25Mm Bộ phận gốm kỹ thuật Wafer Nb Doped SrTiO3 dẫn điện 5 X 5 mm Đường kính 25Mm Bộ phận gốm kỹ thuật Wafer Nb Doped SrTiO3 dẫn điện 5 X 5 mm Đường kính 25Mm Bộ phận gốm kỹ thuật Wafer Nb Doped SrTiO3 dẫn điện 5 X 5 mm Đường kính 25Mm

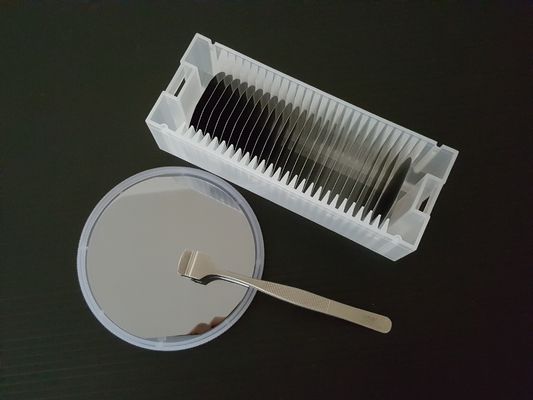

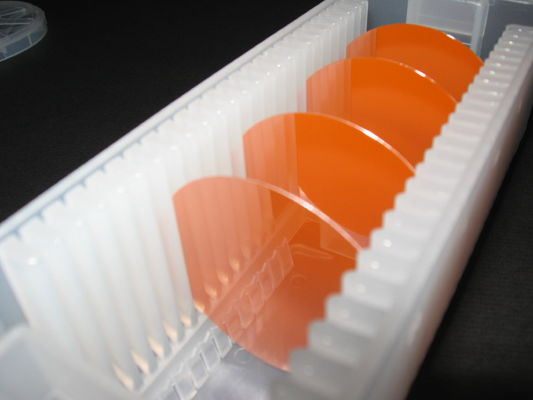

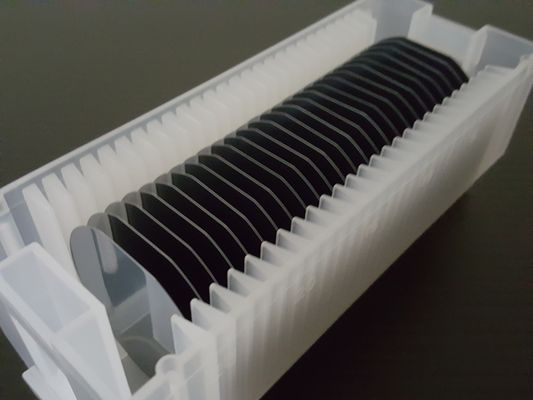

Hình ảnh lớn :  Bộ phận gốm kỹ thuật Wafer Nb Doped SrTiO3 dẫn điện 5 X 5 mm Đường kính 25Mm

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: ZG
Chứng nhận: CE
Số mô hình:
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD10/piece
chi tiết đóng gói: Hộp gỗ chắc chắn để vận chuyển toàn cầu
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 10000 chiếc mỗi tháng

Bộ phận gốm kỹ thuật Wafer Nb Doped SrTiO3 dẫn điện 5 X 5 mm Đường kính 25Mm

Sự miêu tả
Ứng dụng: Thiết bị vi điện tử siêu dẫn Tc cao Thiết bị quang điện tử Thiết bị vi sóng Đường kính: Ø 1 "
Độ dày: 0,5 mm / 1 mm Cấp: Cấp sản xuất / Cấp nghiên cứu
Làm nổi bật:

Bộ phận gốm kỹ thuật SrTiO3 Wafer

,

5 X 5 Mm SrTiO3 Wafer

,

25Mm SrTiO3 Wafer



SrTiO3 wafer và wafer pha tạp Nb dẫn điện SrTiO3 có kích thước từ 5 x 5 mm đến đường kính 25 mm





Chúng tôi có thể cung cấp cả tấm wafer SrTiO3 đơn tinh thể và wafer SrTiO3 pha tạp Nb dẫn điện với kích thước từ 5 x 5 mm đến đường kính 25 mm.Với các đặc tính vật lý và cơ học tuyệt vời, SrTiO3 có cấu trúc tinh thể tự do kép và liên kết mạng của nó có thể hoàn toàn phù hợp với các vật liệu siêu dẫn thông thường.Chất nền SrTiO3 tinh khiết là lựa chọn tốt nhất cho ứng dụng siêu dẫn Tc cao của bạn, phiến mỏng SrTiO3 dẫn điện có thể là điện cực cho các ứng dụng thiết bị / màng mỏng nhất định, SrTiO3 đơn tinh thể có thể thể hiện tính dẫn điện bằng cách pha tạp Nb (Niobi), nồng độ pha tạp khác nhau (0,1 ~ 1 wt%) sẽ thay đổi phạm vi điện trở suất từ ​​0,001 đến 0,1 ohm-cm và điều này sẽ có lợi cho một số ứng dụng màng mỏng.Vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm.



Ứng dụng Wafer SrTiO3



Chất siêu dẫn Tc cao Thiết bị vi điện tử
Thiết bị quang điện tử Thiết bị vi sóng



Thuộc tính Wafer của SrTiO3


Công thức hóa học SrTiO3
Cấu trúc tinh thể Khối
Hằng số mạng 3,905 A
Hằng số điện môi 300
Sự giãn nở nhiệt 10.4
Tỉ trọng 5.175




Đặc điểm kỹ thuật sản phẩm


Sự phát triển Phương pháp hợp nhất ngọn lửa (Verneuil)
Đường kính Ø 1 "
Kích thước 5 x 5/10 x 10/20 x 20 mm
Độ dày 0,5 mm / 1 mm
Sự định hướng <100> / <110> / <111>
Bề mặt một mặt được đánh bóng / hai mặt được đánh bóng
TTV <= 10 ô
Sự thô ráp Ra <= 5 A
Bưu kiện Hộp ghi nhớ



SrTiO3 Wafer pha tạp Nb dẫn điện



SrTiO3 đơn tinh thể có thể thể hiện tính dẫn điện bằng cách pha tạp nguyên tố Nb, nồng độ pha tạp khác nhau sẽ thay đổi phạm vi điện trở suất từ ​​0,001 đến 0,1 ohm-cm, và điều này sẽ có lợi cho một số ứng dụng tăng trưởng màng mỏng.

Sự phát triển Phương pháp hợp nhất ngọn lửa (Verneuil)
Đường kính Ø 1 "
Kích thước 5 x 5/10 x 10/20 x 20 mm
Độ dày 0,5 mm / 1 mm
Sự định hướng <100> / <110> / <111>
Tạp chất Nb (Niobi)
Nồng độ 0,7 trọng lượng%
Điện trở suất ~ 0,007 ohm-cm
Tính di động ~ 8,5 cm2 / vs
Bề mặt một mặt được đánh bóng / hai mặt được đánh bóng
TTV <= 10 ô
Sự thô ráp Ra <= 5 A
Bưu kiện Hộp ghi nhớ
