330um ZnO Wafer CdS Wafer CdSe Wafer CdTe Wafer ZnS Wafer ZnSe Wafer và ZnTe Wafer

330um ZnO Wafer CdS Wafer CdSe Wafer CdTe Wafer ZnS Wafer ZnSe Wafer và ZnTe Wafer
330um ZnO Wafer CdS Wafer CdSe Wafer CdTe Wafer ZnS Wafer ZnSe Wafer và ZnTe Wafer 330um ZnO Wafer CdS Wafer CdSe Wafer CdTe Wafer ZnS Wafer ZnSe Wafer và ZnTe Wafer

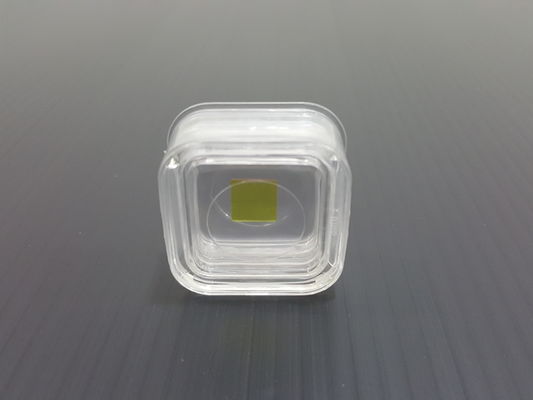

Hình ảnh lớn :  330um ZnO Wafer CdS Wafer CdSe Wafer CdTe Wafer ZnS Wafer ZnSe Wafer và ZnTe Wafer

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: ZG
Chứng nhận: CE
Số mô hình:
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD10/piece
chi tiết đóng gói: Hộp gỗ chắc chắn để vận chuyển toàn cầu
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 10000 chiếc mỗi tháng

330um ZnO Wafer CdS Wafer CdSe Wafer CdTe Wafer ZnS Wafer ZnSe Wafer và ZnTe Wafer

Sự miêu tả
Ứng dụng: thiết bị nguồn, đèn LED, cảm biến và máy dò Đường kính: Ø 1 "/ Ø 2" / Ø 3 "/ Ø 4" / Ø 6 "
Độ dày: 330 um ~ 350 um Cấp: Cấp sản xuất / Cấp nghiên cứu
Làm nổi bật:

Wafer ZnO 330um

,

Wafer CdS 330um

,

Wafer CdTe CdSe



Tấm wafer ZnO, wafer CdS, wafer CdSe, wafer CdTe, wafer ZnS, wafer ZnSe và wafer ZnTe





Chúng tôi cung cấp tấm wafer hợp chất đơn tinh thể nhóm II-VI nhóm nhị phân (CdS, CdSe, ZnS, ZnSe, ZnTe) và bậc ba (CdZnTe) cho ứng dụng quang học IR và máy dò THz.Tối đađường kính có thể là 30 mm.Bánh wafer hợp chất II-VI là hợp chất được tạo thành bởi các nguyên tố từ nhóm II & VI của bảng tuần hoàn, Thông thường tinh thể là tinh thể phát triển không pha tạp bất kỳ nguyên tố nào, nhưng chúng tôi cũng có thể cung cấp tinh thể pha tạp và nhiều loại ủ khác nhau theo yêu cầu của khách hàng.Wafer được sản xuất dưới dạng hình chữ nhật và hình tròn với bất kỳ hướng nào theo yêu cầu, kích thước 10 x 10 x 0,5 mm và bề mặt được đánh bóng hai mặt.Chúng tôi có dòng sản phẩm hoàn chỉnh và có thể cung cấp cho bạn nhiều loại wafer hỗn hợp nhóm II-VI với thời gian giao hàng nhanh chóng và giá cả cạnh tranh.Liên hệ với chúng tôi để biết thêm thông tin sản phẩm.



Có sẵn Wafer hỗn hợp II-VI



Đặc điểm kỹ thuật sản phẩm



Sự phát triển HPVB
Cấu trúc tinh thể Khối / lục giác
Kích thước 5 x 5 mm / 10 x 10 mm
Độ dày 0,5 mm / 1 mm / 3 mm
Sự định hướng <0001> / <1120> / <1102> / <1010>
  <100> / <111> / <110>
Bề mặt một mặt được đánh bóng / hai mặt được đánh bóng
Sự thô ráp Ra <= 10 A
Bưu kiện Hộp ghi nhớ
