Thông tin chi tiết sản phẩm:
|
| Ứng dụng: | thiết bị nguồn, đèn LED, cảm biến và máy dò | Đường kính: | Ø 1 "/ Ø 2" / Ø 3 "/ Ø 4" / Ø 6 " |
|---|---|---|---|
| Độ dày: | 330 um ~ 350 um | Cấp: | Cấp sản xuất / Cấp nghiên cứu |
| Làm nổi bật: | Tấm Wafer ZnO 350um,Tấm Wafer CdS CdSe ZnO,Tấm Wafer ZnTe 350um |
||

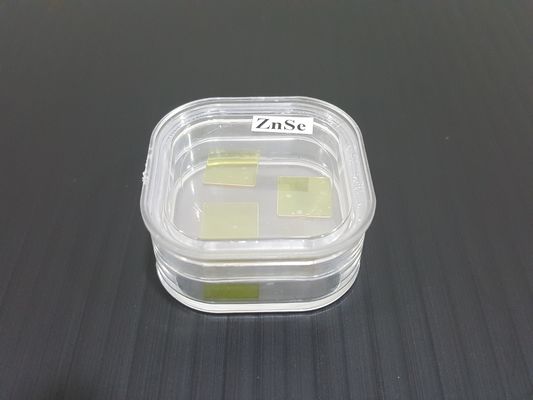

Tấm wafer ZnO, wafer CdS, wafer CdSe, wafer CdTe, wafer ZnS, wafer ZnSe và wafer ZnTe
Chúng tôi cung cấp phiến ZnO đơn tinh thể có độ tinh khiết cao và số lượng lớn ZnO cho các ứng dụng thiết bị điện, đèn LED, cảm biến và máy dò.Với cấu trúc tinh thể lý tưởng, tấm mỏng ZnO (Oxit kẽm) có 2% sự không phù hợp mạng tinh thể với GaN, ít hơn nhiều so với sự không phù hợp mạng của tấm wafer sapphire và tấm wafer SiC.Tấm mỏng ZnO là một trong những chất nền thích hợp nhất để sử dụng làm tăng trưởng biểu mô GaN và ứng dụng bán dẫn có khoảng cách vùng cấm rộng.Tấm wafer ZnO được cung cấp ở dạng hình vuông, không viền, kích thước 10 x 10 x 0,5 mm, bề mặt được đánh bóng hai mặt và được định hướng, tấm wafer ZnO chất lượng cao của chúng tôi đã được sử dụng rộng rãi cho sự phát triển của
các thiết bị cơ sở nitride.Vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm.
Ứng dụng ZnO Wafer
| Tăng trưởng biểu mô GaN | Máy dò UV |
| Thiết bị điện | Thiết bị phát sáng |
| Quang điện | Cảm biến |
Tính chất Wafer của ZnO
| Công thức hóa học | ZnO |
| Cấu trúc tinh thể | Lục giác |
| Hằng số mạng | 3,3 A |
| Mạng không khớp với GaN trong mặt phẳng <0001> | 9 |
| Dẫn nhiệt | 0,006 cal / cm / K |
| Chỉ số khúc xạ | 2.0681 / 2.0510 |
| Mặt đánh bóng nhận dạng | Zn - mặt / O - mặt |
Đặc điểm kỹ thuật sản phẩm
| Sự phát triển | Thủy nhiệt |
|---|---|

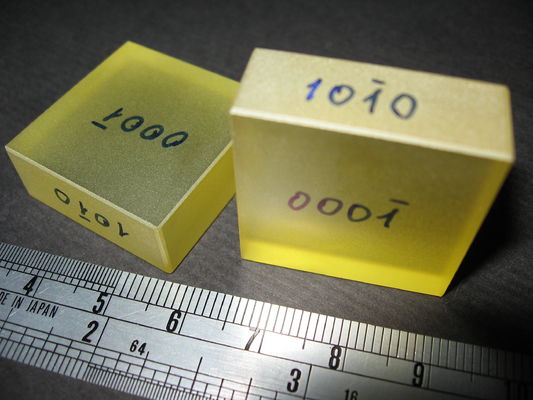

| Khối lượng / khối ZnO | 26,5 x 26,5 x 10 mm |
| Tấm mỏng ZnO | 10 x 10 x 0,5 mm |
| Sự định hướng | Mặt Zn <0001> / Mặt O <000-1> |
| Điện trở suất | 500 - 1000 ohm-cm |
| Bề mặt | hai mặt được đánh bóng |
| Sự thô ráp | Ra <= 10 A |

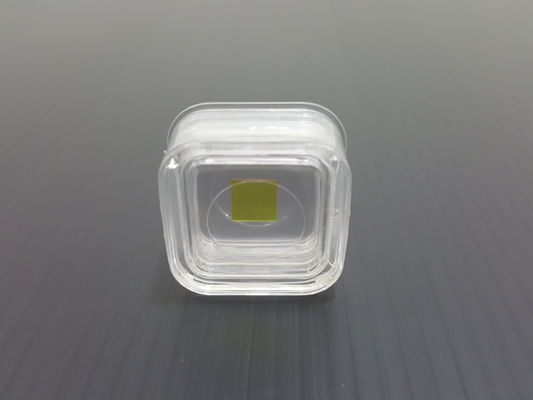

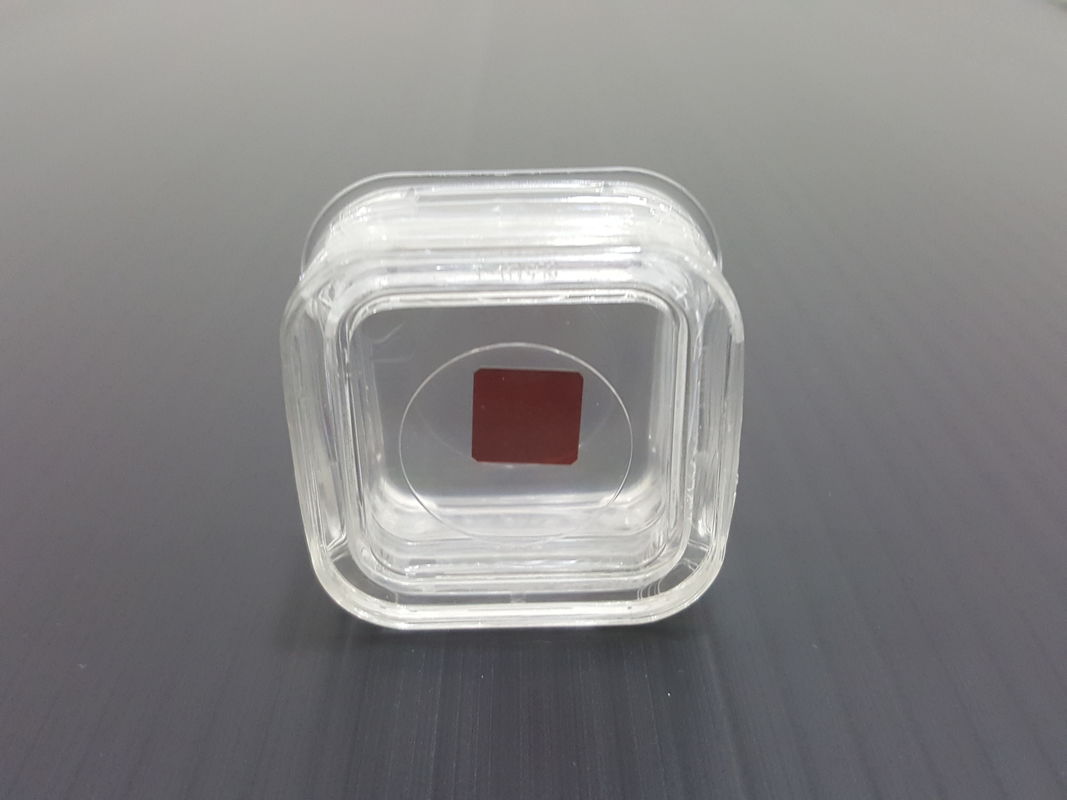

| Bưu kiện | Hộp ghi nhớ |
