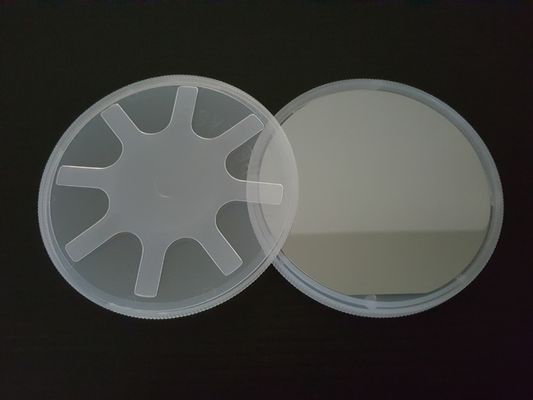

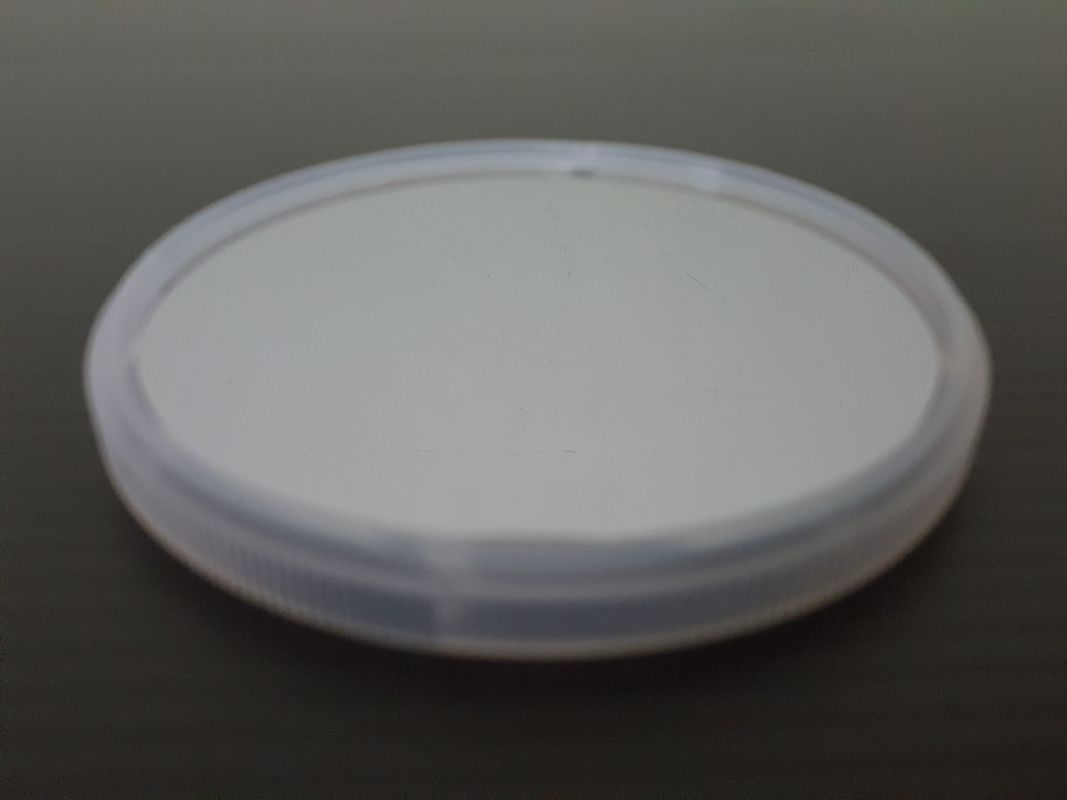

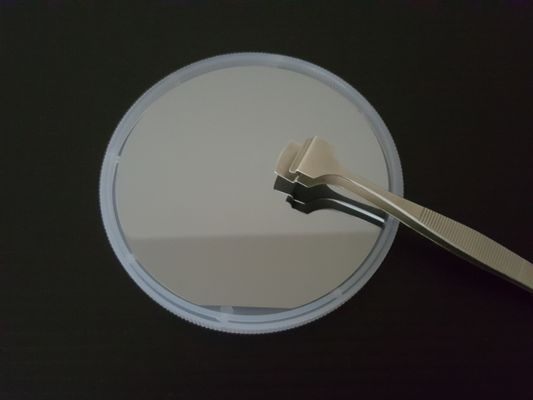

Dia 3 inch 4 inch Bộ phận gốm kỹ thuật InP Wafer Epi dựa trên

InP Wafer Epi dựa trên

Chúng tôi cung cấp sự phát triển theo phương thức MBE / MOCVD của cấu trúc tùy chỉnh trên nền InP cho các ứng dụng vi điện tử, quang điện tử và vi sóng RF, có đường kính từ Ø 2 "đến Ø 4". Với kinh nghiệm MOCVD phong phú của mình, chúng tôi có thể phát triển hợp kim nhị phân (InP) hoặc hợp kim bậc ba ( InGaAs, InAlAs, InGaAsP) trên nền InP, lớp singel hoặc cấu trúc siêu mạng nhiều lớp với chất lượng tinh thể vượt trội để đáp ứng nhiều nhu cầu thiết bị khác nhau. Các chuyên gia có tay nghề cao của chúng tôi có thể làm việc với bạn để thiết kế và tối ưu hóa cấu trúc lớp epi InP của bạn. Vui lòng liên hệ chúng tôi để biết thêm thông tin sản phẩm hoặc thảo luận về cấu trúc lớp epi của bạn.

Khả năng Wafer Epi dựa trên InP

Các lò phản ứng của chúng tôi được cấu hình cho nhiều hệ thống vật liệu và điều kiện quy trình khác nhau.Chúng tôi có thể cung cấp các biểu tượng tùy chỉnh cho nhiều ứng dụng thiết bị khác nhau, từ đèn LED đến HEMT.
