500Um đến 625Um GaAs dựa trên Epi Wafer Lớp cơ học được đánh bóng

Tôi trò chuyện trực tuyến bây giờ

500Um đến 625Um GaAs dựa trên Epi Wafer Lớp cơ học được đánh bóng

500Um đến 625Um GaAs dựa trên Epi Wafer Lớp cơ học được đánh bóng
500Um đến 625Um GaAs dựa trên Epi Wafer Lớp cơ học được đánh bóng 500Um đến 625Um GaAs dựa trên Epi Wafer Lớp cơ học được đánh bóng 500Um đến 625Um GaAs dựa trên Epi Wafer Lớp cơ học được đánh bóng 500Um đến 625Um GaAs dựa trên Epi Wafer Lớp cơ học được đánh bóng

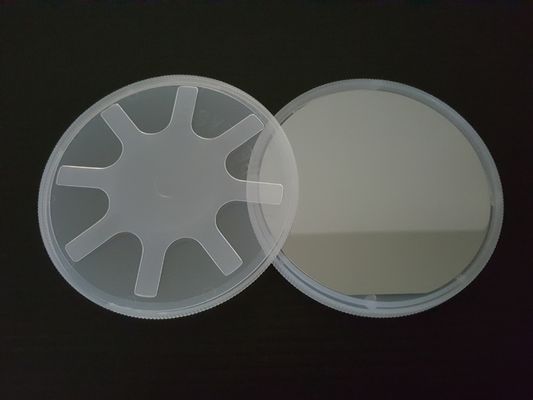

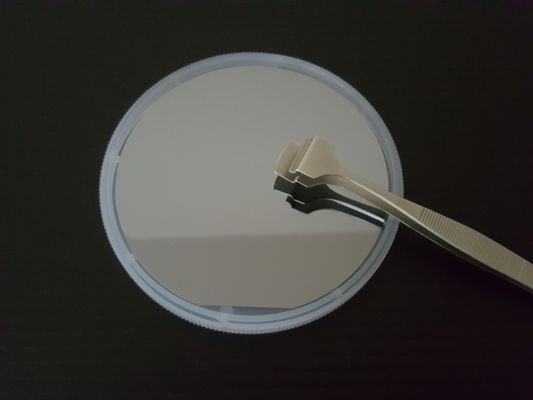

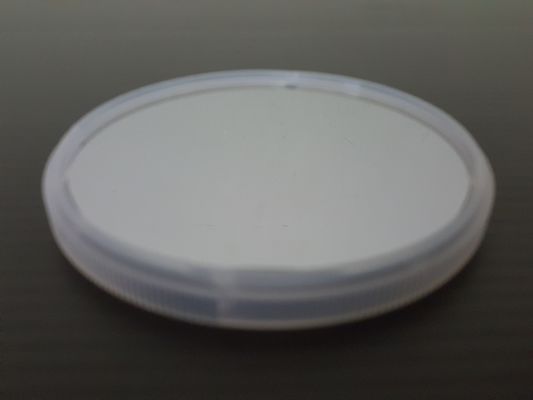

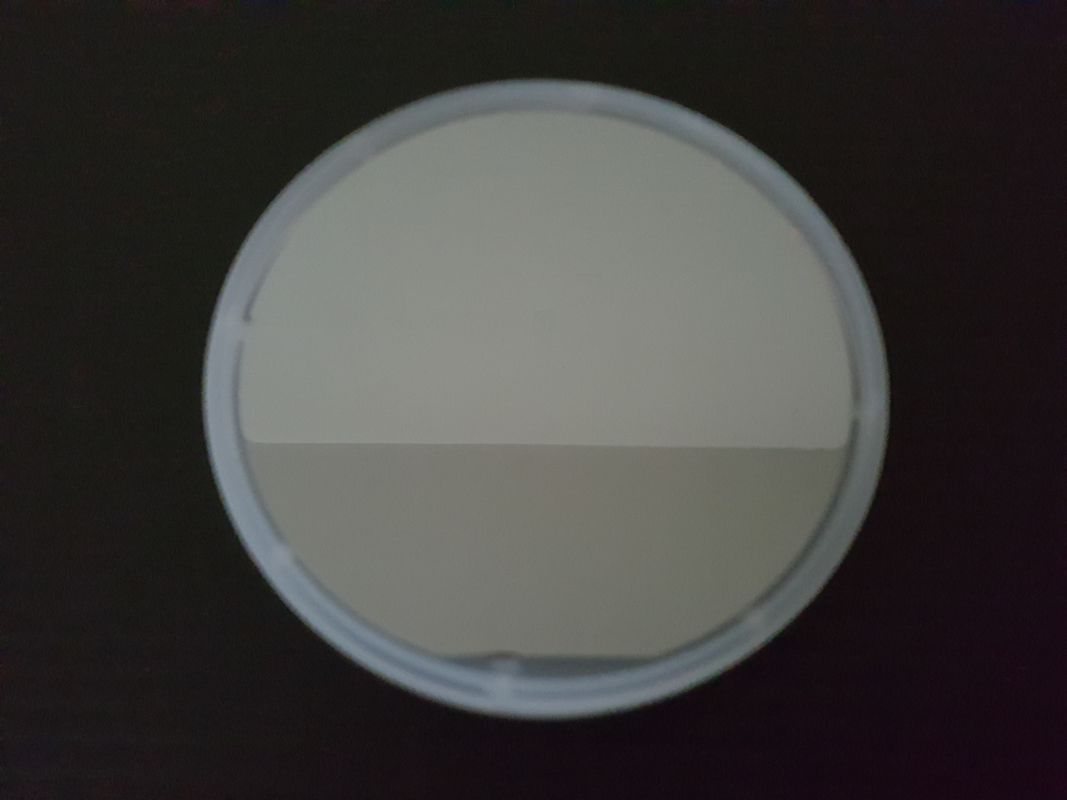

Hình ảnh lớn :  500Um đến 625Um GaAs dựa trên Epi Wafer Lớp cơ học được đánh bóng

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: ZG
Chứng nhận: CE
Số mô hình:
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD10/piece
chi tiết đóng gói: Hộp gỗ chắc chắn để vận chuyển toàn cầu
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 10000 chiếc mỗi tháng

500Um đến 625Um GaAs dựa trên Epi Wafer Lớp cơ học được đánh bóng

Sự miêu tả
Ứng dụng: vi điện tử, quang điện tử và vi sóng RF Đường kính: Tấm wafer GaAs Ø 3 "/ Ø 4"
Độ dày: 500 um ~ 625 um Cấp: Cấp đánh bóng Epi / cấp cơ học
Làm nổi bật:

Wafer Epi dựa trên GaAs

,

Wafer Epi 625Um

,

epiwafer lớp đánh bóng





GaAs dựa trên Epi Wafer



Chúng tôi cung cấp sự phát triển theo phương pháp MBE / MOCVD của cấu trúc tùy chỉnh trên nền GaAs cho các ứng dụng vi điện tử, quang điện tử và vi sóng RF, có đường kính từ Ø 3 "đến Ø 4". Với kinh nghiệm MOCVD phong phú của mình, chúng tôi có thể phát triển hợp kim nhị phân (LT-GaAs, AlAs) hoặc hợp kim bậc ba (AlGaAs, InGaAs, GaAsP, InGaP) trên nền GaAs, lớp singel hoặc cấu trúc siêu mạng nhiều lớp với chất lượng tinh thể vượt trội để đáp ứng nhiều nhu cầu thiết bị khác nhau. Các chuyên gia có tay nghề cao của chúng tôi có thể làm việc với bạn để thiết kế và tối ưu hóa GaAs của bạn Cấu trúc lớp epi. Vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm hoặc thảo luận về cấu trúc lớp epi của bạn.

Khả năng Wafer Epi dựa trên GaAs

Các lò phản ứng của chúng tôi được cấu hình cho nhiều hệ thống vật liệu và điều kiện quy trình khác nhau.Chúng tôi có thể cung cấp các biểu tượng tùy chỉnh cho nhiều ứng dụng thiết bị khác nhau, từ đèn LED đến HEMT.


Khả năng vật chất Cơ chất Kích thước Wafer
GaAs / GaAs GaAs wafer Lên đến 4 inch
LT-GaAs / GaAs GaAs wafer Lên đến 4 inch
AlAs / GaAs GaAs wafer Lên đến 4 inch
InAs / GaAs GaAs wafer Lên đến 4 inch
AlGaAs / GaAs GaAs wafer Lên đến 4 inch
InGaAs / GaAs GaAs wafer Lên đến 4 inch
InGaP / GaAs GaAs wafer Lên đến 4 inch
GaAsP / GaAs GaAs wafer Lên đến 4 inch



Ứng dụng quang điện tử:

Bộ tách sóng quang, VCSEL, điốt laze, đèn LED, SOA, Ống dẫn sóng.

Ứng dụng điện tử:

FET, HBT, HEMT, điốt, Thiết bị vi sóng.





Cấu trúc lớp Epi (HEMT / HBT)


Sự phát triển MOCVD
Nguồn Dopant Loại P / Be, loại N / Si
Lớp mũ lớp i-GaAs
Lớp hoạt động lớp n-AlGaAs
Lớp không gian lớp i-AlGaAs
Lớp đệm lớp i-GaAs
Cơ chất Tấm wafer GaAs Ø 3 "/ Ø 4"
