Thông tin chi tiết sản phẩm:
|
| Ứng dụng: | LED đỏ, vàng và xanh lục (điốt phát quang) | Đường kính: | Ø 2 "/ Ø 3" |
|---|---|---|---|
| Độ dày: | 500 um ~ 625 um | Cấp: | Cấp đánh bóng Epi / cấp cơ học |
| Làm nổi bật: | Bộ phận gốm kỹ thuật InP Wafer,Wafer InP cấp cơ khí,InP Wafer Indium Phosphide |
||

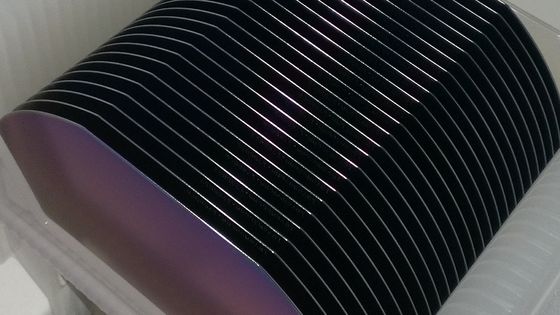

InP wafer (Indium phosphide)
Chúng tôi cung cấp wafer InP đơn tinh thể (Indium phosphide) chất lượng cao cho ngành công nghiệp vi điện tử (HBT / HEMT) và quang điện tử (LED / DWDM / PIN / VCSELs) có đường kính lên đến 3 inch.Tinh thể Indium phosphide (InP) được hình thành bởi hai nguyên tố, Indium và Phosphide, tăng trưởng bằng phương pháp Czochralski (LEC) được đóng gói lỏng hoặc phương pháp VGF.Tấm wafer InP là một vật liệu bán dẫn quan trọng có đặc tính điện và nhiệt vượt trội, so với wafer silicon và wafer GaAs, wafer InP có tính linh động electron cao hơn, tần số cao hơn, tiêu thụ điện năng thấp, dẫn nhiệt cao hơn và hiệu suất tiếng ồn thấp.Chúng tôi có thể cung cấp tấm lót InP cấp sẵn epi cho ứng dụng MOCVD & MBE của bạn. Vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm.
Tấm Wafer Hợp chất III-V
Chúng tôi cung cấp nhiều loại wafer ghép bao gồm wafer GaAs, wafer GaP, wafer GaSb, wafer InAs và wafer InP.
Đặc điểm kỹ thuật điện và doping
Đặc điểm kỹ thuật sản phẩm
| Sự phát triển | LEC / VGF |
|---|---|
| Đường kính | Ø 2 "/ Ø 3" / Ø 4 " |
| Độ dày | 350 um ~ 625 um |
| Sự định hướng | <100> / <111> / <110> hoặc những người khác |
| Không định hướng | Tắt 2 ° đến 10 ° |
| Bề mặt | Một mặt được đánh bóng hoặc hai mặt được đánh bóng |
| Tùy chọn phẳng | EJ hoặc SEMI.Std. |
| TTV | <= 10 ô |
| Bow / Warp | <= 20 um |
| Lớp | Cấp đánh bóng Epi / cấp cơ học |

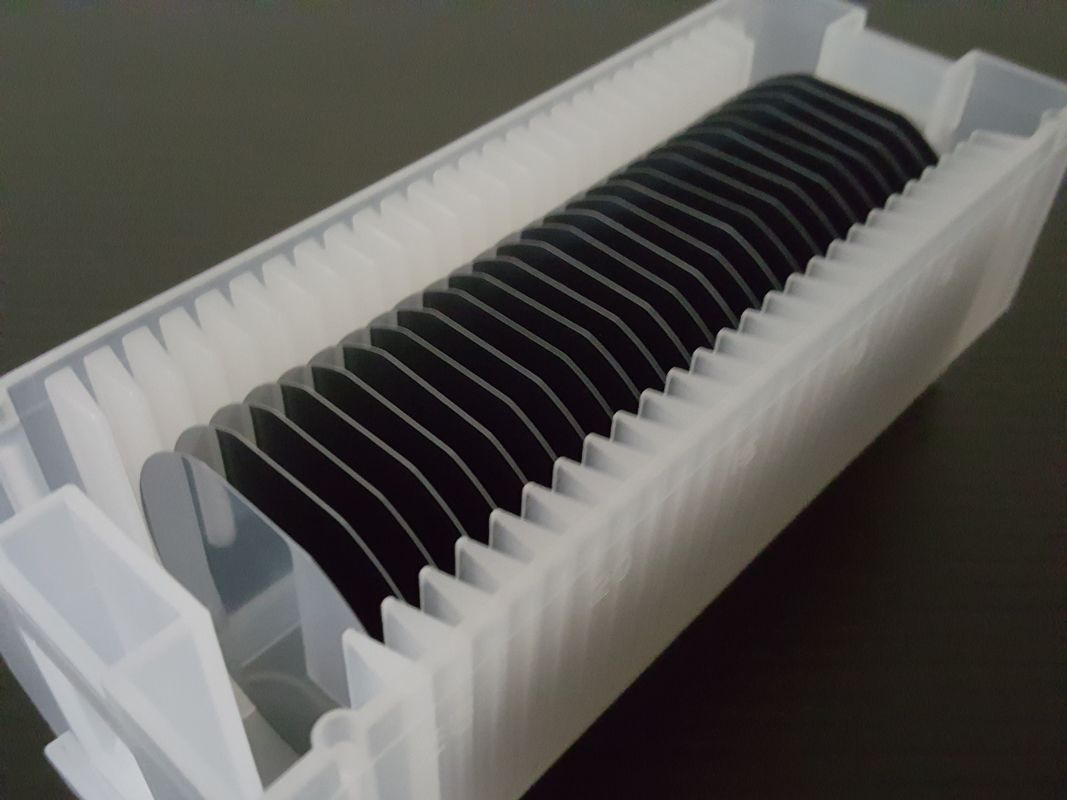

| Bưu kiện | Hộp đựng wafer đơn |
