2 inch InAs Wafer Indium Arsenide một / hai mặt được đánh bóng

Tôi trò chuyện trực tuyến bây giờ

2 inch InAs Wafer Indium Arsenide một / hai mặt được đánh bóng

2 inch InAs Wafer Indium Arsenide một / hai mặt được đánh bóng

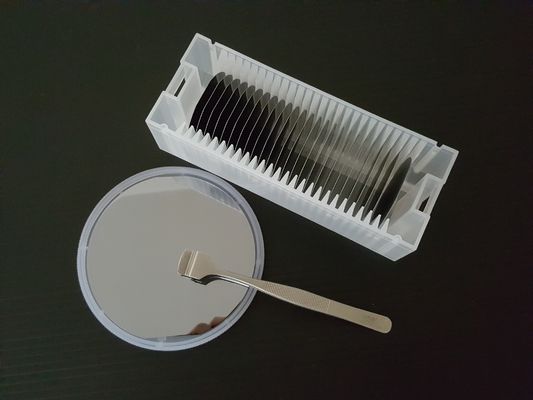

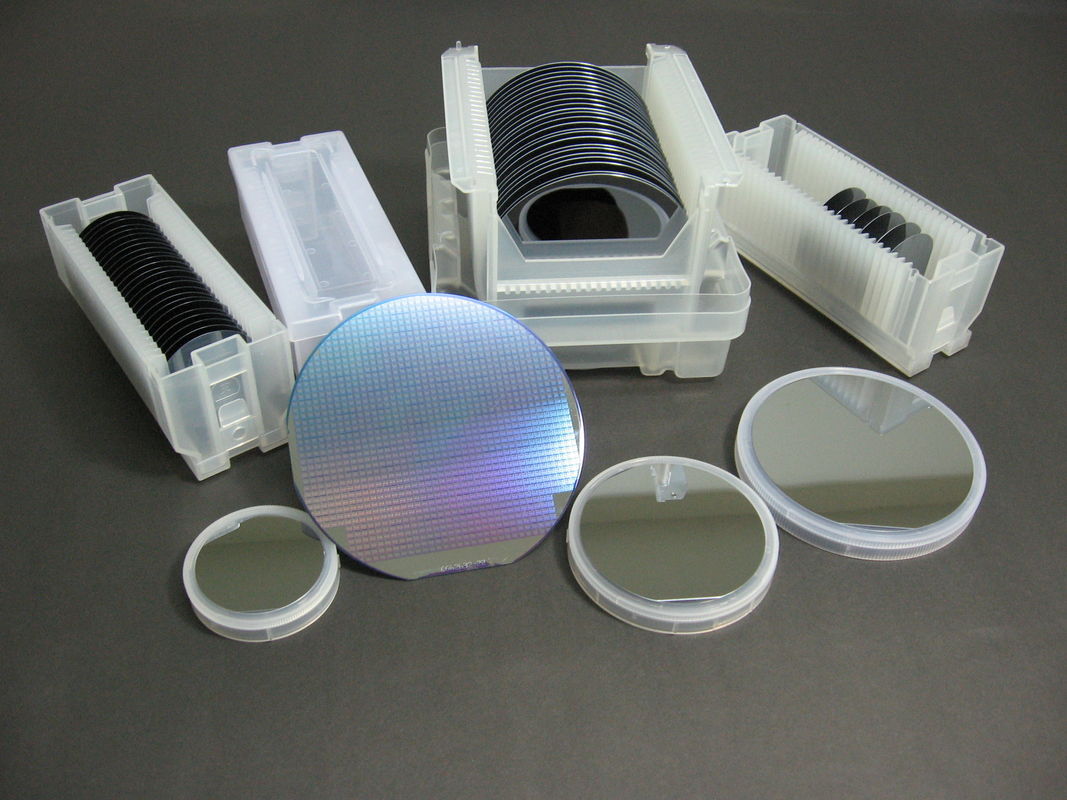

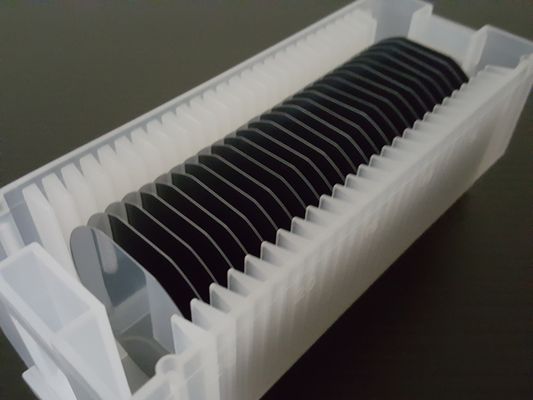

2 inch InAs Wafer Indium Arsenide một / hai mặt được đánh bóng 2 inch InAs Wafer Indium Arsenide một / hai mặt được đánh bóng 2 inch InAs Wafer Indium Arsenide một / hai mặt được đánh bóng

Hình ảnh lớn :  2 inch InAs Wafer Indium Arsenide một / hai mặt được đánh bóng

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: ZG
Chứng nhận: CE
Số mô hình:
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD10/piece
chi tiết đóng gói: Hộp gỗ chắc chắn để vận chuyển toàn cầu
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 10000 chiếc mỗi tháng

2 inch InAs Wafer Indium Arsenide một / hai mặt được đánh bóng

Sự miêu tả
Ứng dụng: LED đỏ, vàng và xanh lục (điốt phát quang) Đường kính: Ø 2 "/ Ø 3"
Độ dày: 500 um ~ 625 um Cấp: Cấp đánh bóng Epi / cấp cơ học
Làm nổi bật:

InAs Wafer Indium Arsenide

,

2 Inch InAs Wafer

,

2 Inch Indium Arsenide



InAs wafer (Indium Arsenide)



Chúng tôi cung cấp tấm wafer InAs (Indium Arsenide) cho ngành quang điện tử có đường kính lên đến 2 inch.Tinh thể InAs là một hợp chất được hình thành bởi nguyên tố In và As nguyên chất 6N và được nuôi cấy bằng phương pháp Czochralski (LEC) được đóng gói lỏng với EPD <15000 cm -3.Tinh thể InAs có tính đồng nhất cao về các thông số điện và mật độ khuyết tật thấp, thích hợp cho sự phát triển biểu mô MBE hoặc MOCVD.Chúng tôi có các sản phẩm InAs "sẵn sàng epi" với nhiều lựa chọn về định hướng chính xác hoặc lệch hướng, nồng độ pha tạp thấp hoặc cao và bề mặt hoàn thiện.Vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm.



Tấm Wafer Hợp chất III-V

Chúng tôi cung cấp nhiều loại wafer ghép bao gồm wafer GaAs, wafer GaP, wafer GaSb, wafer InAs và wafer InP.



Đặc điểm kỹ thuật điện và doping

Đặc điểm kỹ thuật sản phẩm



Sự phát triển LE C
Đường kính Ø 2 "/ Ø 3"
Độ dày 500 um ~ 625 um
Sự định hướng <100> / <111> / <110> hoặc những người khác
Không định hướng Tắt 2 ° đến 10 °
Bề mặt Một mặt được đánh bóng hoặc hai mặt được đánh bóng
Tùy chọn phẳng EJ hoặc SEMI.Std.
TTV <= 10 ô
EPD <= 15000 cm-2
Lớp Cấp đánh bóng Epi / cấp cơ học
Bưu kiện Hộp đựng wafer đơn


2 inch InAs Wafer Indium Arsenide một / hai mặt được đánh bóng 0
