Thông tin chi tiết sản phẩm:
|
| Ứng dụng: | LED đỏ, vàng và xanh lục (điốt phát quang) | Đường kính: | Ø 2 "/ Ø 3" |
|---|---|---|---|
| Độ dày: | 500 um ~ 625 um | Cấp: | Cấp đánh bóng Epi / cấp cơ học |
| Làm nổi bật: | Bộ phận gốm kỹ thuật GaSb Wafer,3 inch GaSb Wafer,625um Gali Antimonide |
||

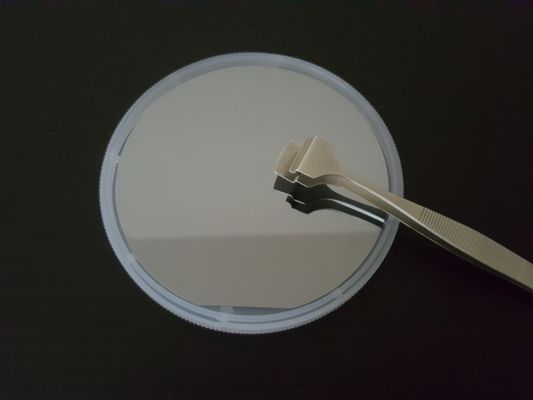

GaSb wafer (Gali Antimonide)
Chúng tôi cung cấp tấm wafer GaSb (Gallium Antimonide) cho ngành quang điện tử có đường kính lên đến 2 inch.Tinh thể GaSb là một hợp chất được tạo thành bởi nguyên tố Ga và Sb nguyên chất 6N và được nuôi cấy bằng phương pháp Czochralski (LEC) được đóng gói lỏng với EPD <1000 cm -3.Tinh thể GaSb có tính đồng nhất cao về các thông số điện và mật độ khuyết tật thấp, thích hợp cho sự phát triển biểu mô MBE hoặc MOCVD.Chúng tôi có các sản phẩm GaSb "sẵn sàng epi" với nhiều lựa chọn về định hướng chính xác hoặc lệch hướng, nồng độ pha tạp thấp hoặc cao và độ hoàn thiện bề mặt tốt.Vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm.
Tấm Wafer Hợp chất III-V
Chúng tôi cung cấp nhiều loại wafer ghép bao gồm wafer GaAs, wafer GaP, wafer GaSb, wafer InAs và wafer InP.
Đặc điểm kỹ thuật điện và doping
Đặc điểm kỹ thuật sản phẩm
| Sự phát triển | LE C |
|---|---|
| Đường kính | Ø 2 "/ Ø 3" |
| Độ dày | 500 um ~ 625 um |
| Sự định hướng | <100> / <111> / <110> hoặc những người khác |
| Không định hướng | Tắt 2 ° đến 10 ° |
| Bề mặt | Một mặt được đánh bóng hoặc hai mặt được đánh bóng |
| Tùy chọn phẳng | EJ hoặc SEMI.Std. |
| TTV | <= 10 ô |
| EPD | <= 1000 cm-2 |
| Lớp | Cấp đánh bóng Epi / cấp cơ học |

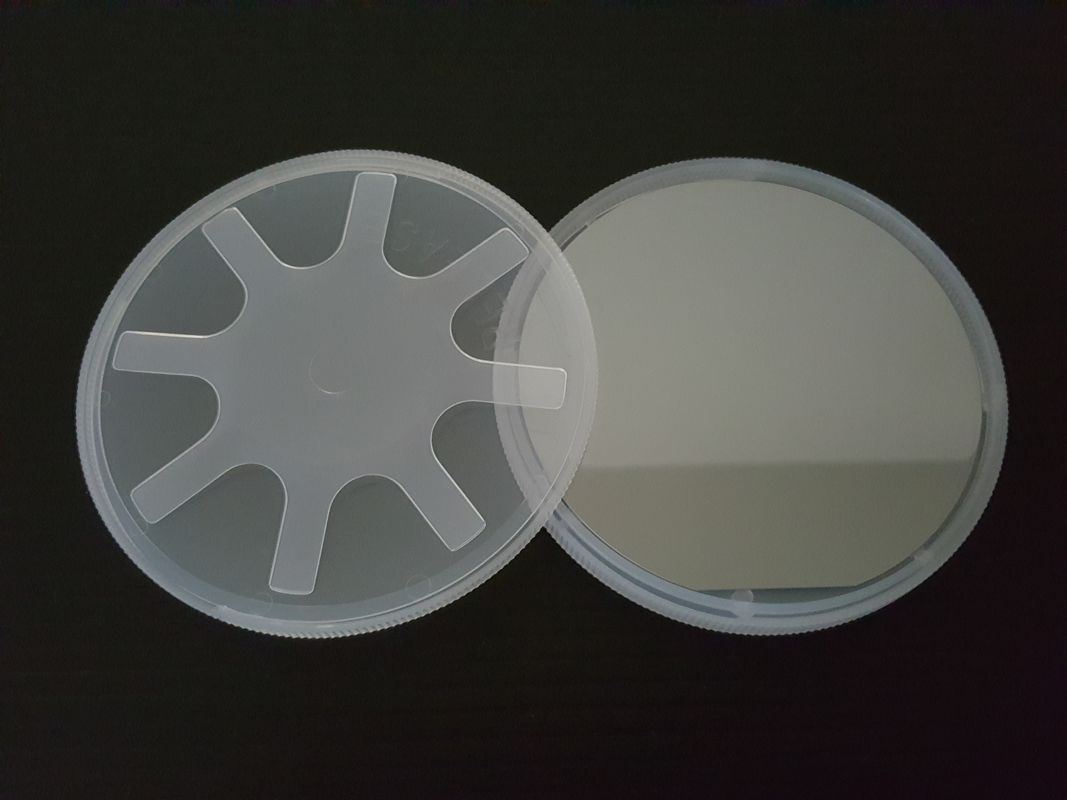

| Bưu kiện | Hộp đựng wafer đơn |
