Thông tin chi tiết sản phẩm:
|
| Ứng dụng: | LED đỏ, vàng và xanh lục (điốt phát quang) | Đường kính: | Ø 2 " |
|---|---|---|---|
| Độ dày: | 400 um | Cấp: | Cấp đánh bóng Epi / cấp cơ học |
| Làm nổi bật: | Wafer GaP đơn pha lê,Phốt phát Gallium tinh thể đơn,Wafer GaP LED xanh lục |
||

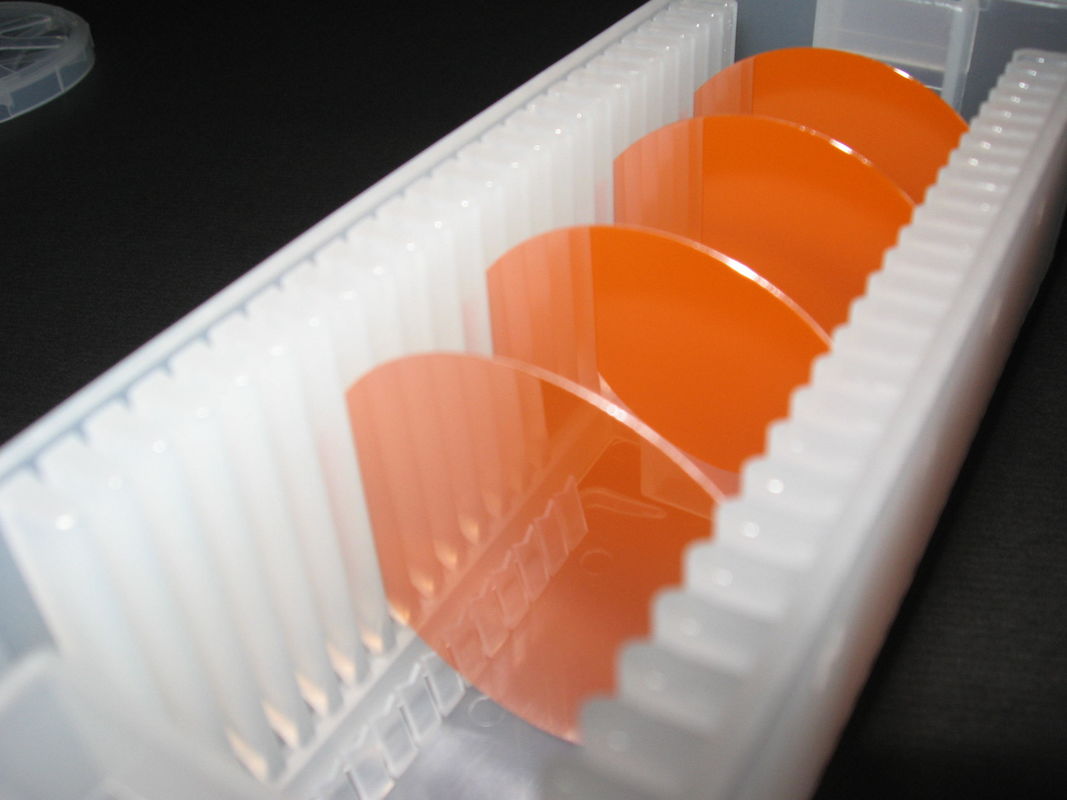

GaP Wafer tinh thể đơn (Gallium Phosphide), được sử dụng rộng rãi làm đèn LED màu đỏ, vàng và xanh lục (điốt phát sáng)
Chúng tôi cung cấp tấm wafer GaP đơn tinh thể (Gallium phosphide) chất lượng cao cho ngành công nghiệp điện tử và quang điện tử có đường kính lên đến 2 inch.Tinh thể Gallium phosphide (GaP) là một vật liệu nửa trong mờ màu vàng cam được hình thành bởi hai nguyên tố, Gallium và Phosphide, tăng trưởng bằng phương pháp LEC (Liquid Encapsulated Czochralski).GaP wafer là một vật liệu bán dẫn quan trọng có các đặc tính điện độc đáo như các vật liệu hợp chất III-V khác và được sử dụng rộng rãi làm đèn LED (điốt phát quang) màu đỏ, vàng và xanh lục.Chúng tôi có tấm wafer GaP đơn tinh thể đã cắt cho ứng dụng LPE của bạn và cũng cung cấp tấm wafer GaP loại epi sẵn sàng cho ứng dụng biểu mô MOCVD & MBE của bạn.Vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm.
Tấm Wafer Hợp chất III-V
Chúng tôi cung cấp nhiều loại wafer ghép bao gồm wafer GaAs, wafer GaP, wafer GaSb, wafer InAs và wafer InP.
Đặc điểm kỹ thuật điện và doping
| Dopant có sẵn | S / Zn / Cr / Không pha tạp |
|---|---|
| Loại độ dẫn | N / P, Bán dẫn / Bán cách điện |
| Nồng độ | 1E17 - 2E18 cm-3 |
| Tính di động | > 100 cm2 / vs |
Đặc điểm kỹ thuật sản phẩm
| Sự phát triển | LE C |
|---|---|
| Đường kính | Ø 2 " |
| Độ dày | 400 um |
| Sự định hướng | <100> / <111> / <110> hoặc những người khác |
| Không định hướng | Tắt 2 ° đến 10 ° |
| Bề mặt | Một mặt được đánh bóng hoặc hai mặt được đánh bóng |
| Tùy chọn phẳng | EJ hoặc SEMI.Std. |
| TTV | <= 10 ô |
| EPD | <= 2E5 cm-2 |
| Lớp | Cấp đánh bóng Epi / cấp cơ học |

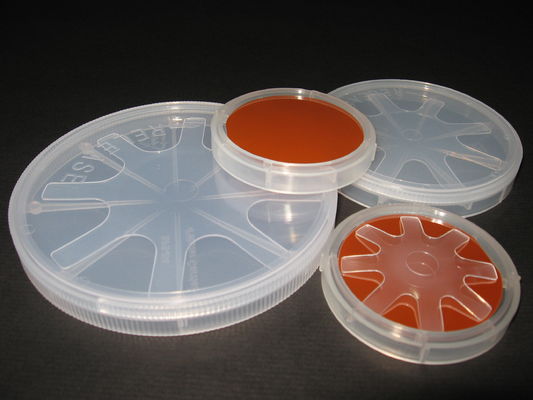

| Bưu kiện | Hộp đựng wafer đơn |
