GaAs Wafer Gallium Arsenide đơn tinh thể cho mạch vi sóng LED LD

Tôi trò chuyện trực tuyến bây giờ

GaAs Wafer Gallium Arsenide đơn tinh thể cho mạch vi sóng LED LD

GaAs Wafer Gallium Arsenide đơn tinh thể cho mạch vi sóng LED LD
GaAs Wafer Gallium Arsenide đơn tinh thể cho mạch vi sóng LED LD GaAs Wafer Gallium Arsenide đơn tinh thể cho mạch vi sóng LED LD GaAs Wafer Gallium Arsenide đơn tinh thể cho mạch vi sóng LED LD GaAs Wafer Gallium Arsenide đơn tinh thể cho mạch vi sóng LED LD

Hình ảnh lớn :  GaAs Wafer Gallium Arsenide đơn tinh thể cho mạch vi sóng LED LD

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: ZG
Chứng nhận: CE
Số mô hình:
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD10/piece
chi tiết đóng gói: Hộp gỗ chắc chắn để vận chuyển toàn cầu
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 10000 chiếc mỗi tháng

GaAs Wafer Gallium Arsenide đơn tinh thể cho mạch vi sóng LED LD

Sự miêu tả
Ứng dụng: tạo ra các ứng dụng LD, LED, mạch vi sóng và pin mặt trời Đường kính: Ø 2 "/ Ø 3" / Ø 4 "
Độ dày: 350 um ~ 625 um Cấp: Cấp đánh bóng Epi / cấp cơ học
Làm nổi bật:

GaAs Wafer đa tinh thể

,

Arsenide Gallium đơn tinh thể

,

Gallium Arsenide cho LD LED

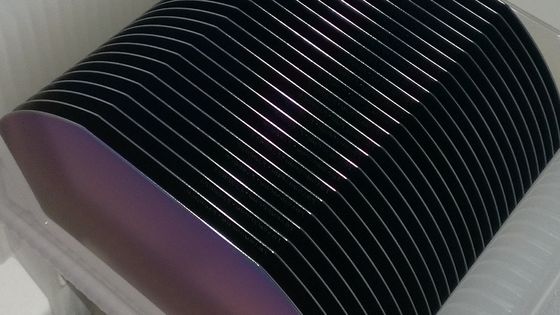

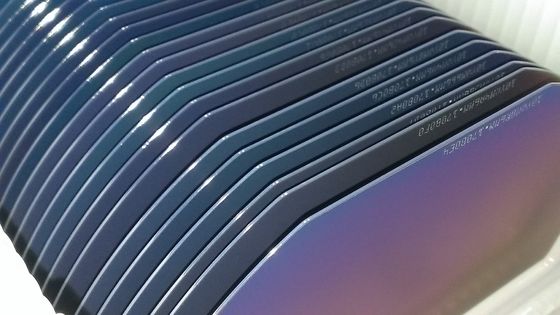

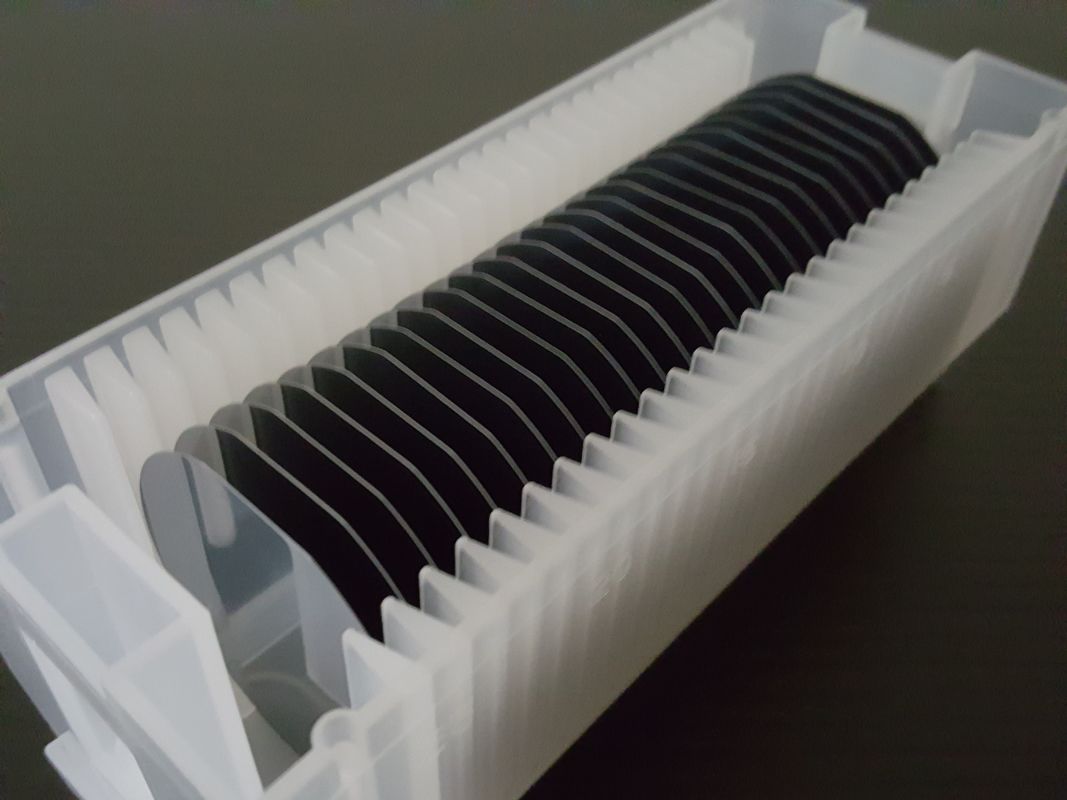

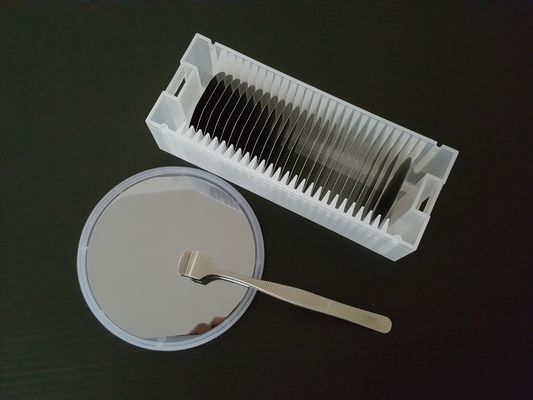

Tấm wafer GaAs đơn tinh thể và đa tinh thể (Gallium Arsenide) để làm LD, LED, mạch vi sóng, pin mặt trời



Chúng tôi cung cấp cả wafer GaAs đơn tinh thể và đa tinh thể (Gallium Arsenide) cho ngành công nghiệp quang điện tử và vi điện tử để sản xuất các ứng dụng LD, LED, mạch vi sóng và pin mặt trời, có đường kính từ 2 "đến 4".Chúng tôi cung cấp tấm wafer GaAs đơn tinh thể được sản xuất bằng hai kỹ thuật tăng trưởng chính LEC và phương pháp VGF, cho phép chúng tôi cung cấp cho khách hàng sự lựa chọn đa dạng nhất về vật liệu GaAs với tính đồng nhất cao của các bộ điều chỉnh điện và chất lượng bề mặt tuyệt vời.Gali Arsenide có thể được cung cấp dưới dạng thỏi và tấm đánh bóng, cả tấm wafer GaAs dẫn điện và bán cách điện, cấp cơ học và cấp sẵn sàng epi đều có sẵn.Chúng tôi có thể cung cấp tấm wafer GaAs với giá trị EPD thấp và chất lượng bề mặt cao phù hợp với các ứng dụng MOCVD và MBE của bạn, vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm.





Tính năng và ứng dụng của GaAs Wafer



Tính năng Lĩnh vực ứng dụng
Tính linh động của điện tử cao Điốt phát sáng
Tân sô cao Điốt laze
Hiệu quả chuyển đổi cao Thiết bị quang điện
Sự tiêu thụ ít điện năng Transistor di động điện tử cao
Khoảng cách vùng cấm trực tiếp Transistor lưỡng cực Heterojunction



Đặc điểm kỹ thuật sản phẩm


Sự phát triển LEC / VGF
Đường kính Ø 2 "/ Ø 3" / Ø 4 "
Độ dày 350 um ~ 625 um
Sự định hướng <100> / <111> / <110> hoặc những người khác
Độ dẫn nhiệt P - kiểu / N - kiểu / Bán cách điện
Tạp chất Zn / Si / không pha tạp
Bề mặt Một mặt được đánh bóng hoặc hai mặt được đánh bóng
Nồng độ 1E17 ~ 5E19 cm-3
TTV <= 10 ô
Bow / Warp <= 20 um
Lớp Cấp đánh bóng Epi / cấp cơ học



GaAs Wafer Gallium Arsenide đơn tinh thể cho mạch vi sóng LED LD 0
