2 inch đến 4 inch Ge Wafer cho ngành công nghiệp điện tử vi mô và quang điện tử

Tôi trò chuyện trực tuyến bây giờ

2 inch đến 4 inch Ge Wafer cho ngành công nghiệp điện tử vi mô và quang điện tử

2 inch đến 4 inch Ge Wafer cho ngành công nghiệp điện tử vi mô và quang điện tử
2 inch đến 4 inch Ge Wafer cho ngành công nghiệp điện tử vi mô và quang điện tử 2 inch đến 4 inch Ge Wafer cho ngành công nghiệp điện tử vi mô và quang điện tử 2 inch đến 4 inch Ge Wafer cho ngành công nghiệp điện tử vi mô và quang điện tử

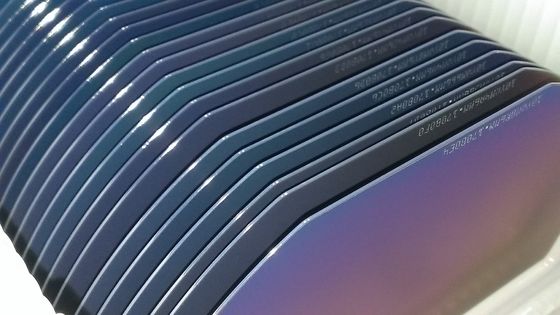

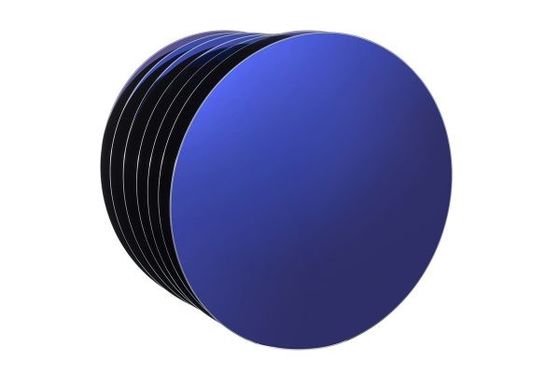

Hình ảnh lớn :  2 inch đến 4 inch Ge Wafer cho ngành công nghiệp điện tử vi mô và quang điện tử

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: ZG
Chứng nhận: CE
Số mô hình:
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD10/piece
chi tiết đóng gói: Hộp gỗ chắc chắn để vận chuyển toàn cầu
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 10000 chiếc mỗi tháng

2 inch đến 4 inch Ge Wafer cho ngành công nghiệp điện tử vi mô và quang điện tử

Sự miêu tả
Ứng dụng: Thiết bị bán dẫn, Vi điện tử, Cảm biến, Pin mặt trời, Quang học hồng ngoại. Đường kính: Ø 2 "/ Ø 3" / Ø 4 "
Độ dày: 500 um ~ 625 um Cấp: Lớp điện tử
Làm nổi bật:

Bánh wafer 4 inch Ge

,

Wafer 2 inch Ge

,

wafer germanium 2 inch

Ge wafer cho ngành công nghiệp điện tử vi mô và quang điện tử có đường kính từ 2 inch đến 4 inch



Chúng tôi là nhà cung cấp toàn cầu về tấm Ge wafer đơn tinh thể (Germanium wafer) và thỏi Ge đơn tinh thể, chúng tôi có thế mạnh trong việc cung cấp Ge wafer cho ngành công nghiệp điện tử vi mô và quang điện tử với đường kính từ 2 inch đến 4 inch.Ge wafer là một vật liệu bán dẫn nguyên tố và phổ biến, do các đặc tính tinh thể học tuyệt vời và các tính chất điện độc đáo, Ge wafer được sử dụng rộng rãi trong các ứng dụng Cảm biến, Pin mặt trời và Quang học hồng ngoại.Chúng tôi có thể cung cấp tấm lót Ge có độ lệch thấp và sẵn sàng epi để đáp ứng nhu cầu germanium độc đáo của bạn.Ge wafer được sản xuất theo SEMI.tiêu chuẩn và được đóng gói trong hộp băng tiêu chuẩn với chân không được niêm phong trong môi trường phòng sạch, với hệ thống kiểm soát chất lượng tốt, Chúng tôi chuyên cung cấp các sản phẩm Ge wafer sạch và chất lượng cao.Chúng tôi có thể cung cấp cả wafer Ge cấp điện tử và cấp IR, vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm Ge



Khả năng Wafer Germanium đơn tinh thể

SWI có thể cung cấp cả tấm Ge wafer cấp điện tử và cấp IR và phôi Ge, vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm Ge.


Độ dẫn nhiệt Tạp chất Điện trở suất
(ohm-cm)
Kích thước Wafer
NA Không mở cửa > = 30 Lên đến 4 inch
Loại N Sb 0,001 ~ 30 Lên đến 4 inch
Loại P Ga 0,001 ~ 30 Lên đến 4 inch

Các ứng dụng:

Thiết bị bán dẫn, Vi điện tử, Cảm biến, Pin mặt trời, Quang học hồng ngoại.



Thuộc tính Ge Wafer


Công thức hóa học Ge
Cấu trúc tinh thể Khối
Tham số mạng a = 0,565754
Mật độ (g / cm3) 5.323
Dẫn nhiệt 59,9
Điểm nóng chảy (° C) 937,4



Đặc điểm kỹ thuật sản phẩm


Sự phát triển Czochralski
Đường kính Ø 2 "/ Ø 3" / Ø 4 "
Độ dày 500 um ~ 625 um
Sự định hướng <100> / <111> / <110> hoặc những người khác
Độ dẫn nhiệt P - loại / N - loại
Tạp chất Gali / Antimon / Không pha tạp
Điện trở suất 0,001 ~ 30 ohm-cm
Bề mặt SSP / DSP
TTV <= 10 ô
Bow / Warp <= 40 um
Lớp Lớp điện tử



2 inch đến 4 inch Ge Wafer cho ngành công nghiệp điện tử vi mô và quang điện tử 0
