Bộ phận gốm kỹ thuật 2um - 300um Silicon trên tấm cách điện SOI Wafer

Tôi trò chuyện trực tuyến bây giờ

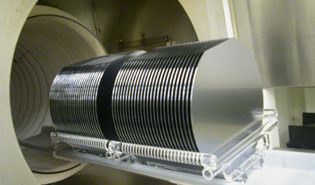

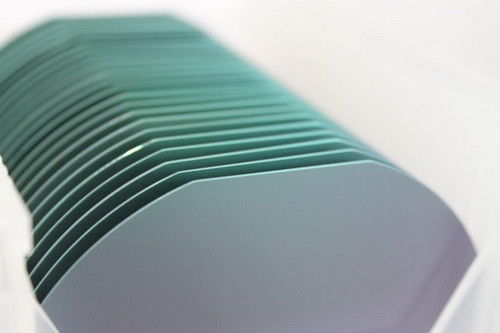

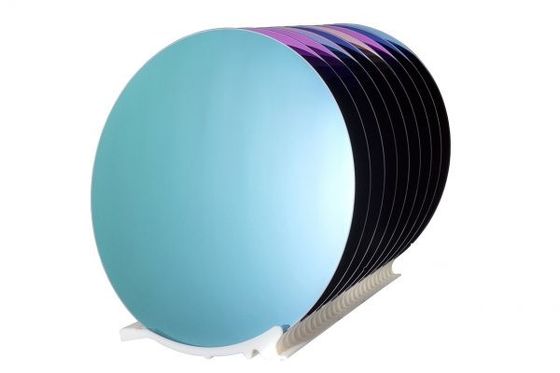

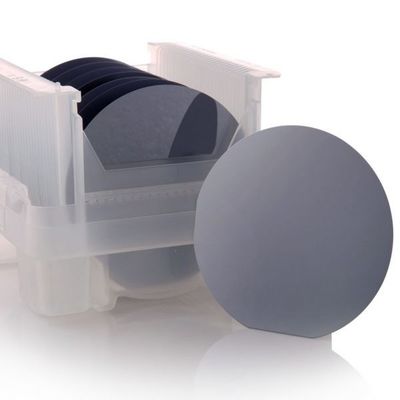

Bộ phận gốm kỹ thuật 2um - 300um Silicon trên tấm cách điện SOI Wafer

Bộ phận gốm kỹ thuật 2um - 300um Silicon trên tấm cách điện SOI Wafer
Bộ phận gốm kỹ thuật 2um - 300um Silicon trên tấm cách điện SOI Wafer Bộ phận gốm kỹ thuật 2um - 300um Silicon trên tấm cách điện SOI Wafer Bộ phận gốm kỹ thuật 2um - 300um Silicon trên tấm cách điện SOI Wafer Bộ phận gốm kỹ thuật 2um - 300um Silicon trên tấm cách điện SOI Wafer

Hình ảnh lớn :  Bộ phận gốm kỹ thuật 2um - 300um Silicon trên tấm cách điện SOI Wafer

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: ZG
Chứng nhận: CE
Số mô hình:
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD10/piece
chi tiết đóng gói: Hộp gỗ chắc chắn để vận chuyển toàn cầu
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 10000 chiếc mỗi tháng

Bộ phận gốm kỹ thuật 2um - 300um Silicon trên tấm cách điện SOI Wafer

Sự miêu tả
Ứng dụng: mạch tích hợp, thiết bị dò / cảm biến, chế tạo MEMS, linh kiện quang điện tử và pin mặt trời Đường kính: Ø 4 "/ Ø 6" / Ø 8 "
Độ dày thiết bị: 2 um ~ 300 um lớp áo: Oxit và nitrua có thể được cung cấp trên cả hai mặt của tấm SOI
Làm nổi bật:

Bộ phận gốm kỹ thuật SOI Wafer

,

Wafer SOI 2um

,

Wafer SOI 300um



SOI Wafer (Silicon-on-Insulator)



Chúng tôi cung cấp tấm wafer SOI chất lượng cao (Silicon-on-Insulator) cho nhiều loại ứng dụng bao gồm MEMS, Thiết bị nguồn, Cảm biến áp suất và chế tạo mạch tích hợp CMOS.SOI wafer cung cấp một giải pháp tiềm năng cho tốc độ cao và thiết bị tiêu thụ điện năng thấp và đã được thừa nhận rộng rãi như một giải pháp mới cho các thành phần RF và điện áp cao.Tấm wafer SOI là một cấu trúc bánh sandwich bao gồm một lớp thiết bị (lớp hoạt động) ở trên cùng, một lớp oxit chôn (lớp SiO2 cách nhiệt) ở giữa và một tấm wafer xử lý (silicon số lượng lớn) ở dưới cùng.Tấm wafer SOI được sản xuất bằng cách sử dụng công nghệ liên kết SIMOX và wafer để đạt được lớp thiết bị mỏng hơn và chính xác và đảm bảo yêu cầu về độ đồng đều về độ dày và mật độ khuyết tật thấp.Chúng tôi có thể cung cấp tấm wafer SOI có đường kính 4 "và 8" với độ dày linh hoạt và dải điện trở suất rộng để đáp ứng các yêu cầu SOI duy nhất của bạn.Liên hệ với chúng tôi để biết thêm thông tin về sản phẩm SOI.



Ứng dụng SOI Wafer





IC tốc độ cao IC nhiệt độ cao
IC công suất thấp IC điện áp thấp
Các thành phần vi sóng Thiết bị điện
MEMS Chất bán dẫn



Đặc điểm kỹ thuật sản phẩm


Phương pháp Liên kết hợp nhất
Đường kính Ø 4 "/ Ø 6" / Ø 8 "
Độ dày thiết bị 2 um ~ 300 um
Lòng khoan dung +/- 0,5 um ~ 2 um
Sự định hướng <100> / <111> / <110> hoặc những người khác
Độ dẫn nhiệt P - loại / N - loại / Nội tại
Tạp chất Bo / Phốt pho / Antimon / Asen
Điện trở suất 0,001 ~ 100000 ohm-cm
Độ dày ôxít 500A ~ 4 um
Lòng khoan dung +/- 5%
Xử lý wafer > = 300 um
Bề mặt Hai mặt được đánh bóng
lớp áo Oxit và nitrua có thể được cung cấp trên cả hai mặt của tấm SOI
