Vietnamese
Gạch AZS

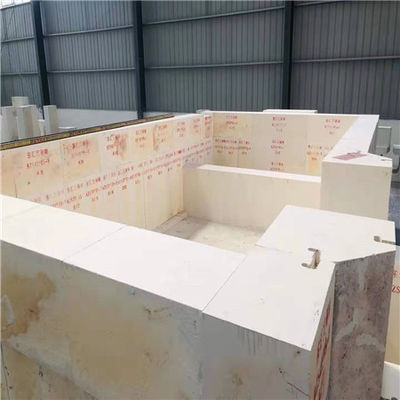

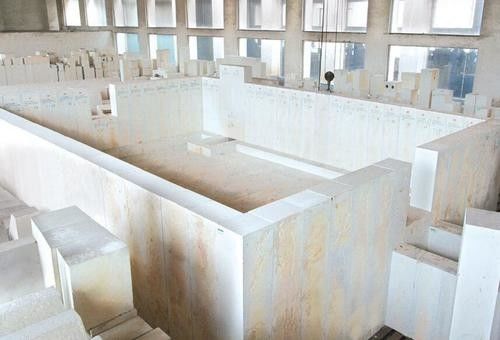

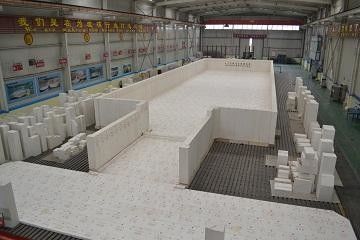

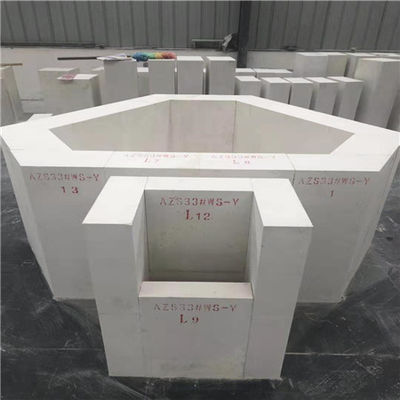

Gạch AZS, khả năng chống hơi kiềm và sốc nhiệt tốt.Chủ yếu được sử dụng trong lò nung thủy tinh
Vật liệu chịu lửa Alumina-Zirconia-Silica (AZS), thuộc họ sản phẩm ZrO2_Al2O3_SiO2 thiêu kết cùng với Zircon Mullite, Bonded AZS, Zirconia Corundum và gạch Mullite nung chảy tái sinh.Các sản phẩm ZrO2-Al2O3_SiO2 thiêu kết như AZS có khả năng chống hơi kiềm và sốc nhiệt tốt.Được sử dụng chủ yếu trong các lò nung thủy tinh, chúng có thể chịu được các điều kiện xâm thực khi tiếp xúc với thủy tinh nóng chảy.Các ứng dụng điển hình là cấu trúc thượng tầng, khối xiên, gạch tường và gạch trên trong máy tái sinh, lát nền, lát phụ và khối tiền chế trong lò thủy tinh nổi.Gạch Mullite nung chảy tái tạo (MFZ-6) được sử dụng làm khối đốt oxy tinh khiết trong lò thủy tinh không chứa kiềm, khối vương miện và khối vòm trong lò nung gốm sứ và các khu vực có nhiệt độ cao và ứng suất nhiệt cao trong các lò công nghiệp khác.
Chúng tôi cung cấp đầy đủ các dòng Vật liệu chịu lửa ZrO2_Al2O3_SiO2 thiêu kết - Gạch, Vữa, Đúc với giá cạnh tranh nhất và chúng tôi cung cấp các hỗ trợ kỹ thuật như tư vấn thiết kế và lắp đặt lò thủy tinh theo yêu cầu.
Chúng tôi có thể sản xuất gạch AZS theo đặc điểm kỹ thuật hoặc yêu cầu của bạn.Bảng thông số kỹ thuật gạch chi tiết đặc biệt có sẵn theo yêu cầu.
Được trang bị các sản phẩm và dịch vụ xuất sắc của mình, chúng tôi đã phân phối vật liệu chịu lửa AZS trên toàn thế giới.
Chúng tôi phân phối Gạch AZS, Gạch Zirconia, Gạch Zircon Mullite, và các loại gạch chịu lửa khác với chất lượng tốt nhất với giá cạnh tranh nhất trên toàn thế giới.
Thông số kỹ thuật gạch AZS điển hình
|
Các sản phẩm Thông số kỹ thuật |
Gạch Zircon Mullite MZ-20 |
Gạch Zircon Mullite MZ-30 |
Gạch AZS ngoại quan AZS-30A |
Gạch AZS Bond AZS-30B |
Zirconia Corundum Gạch ZA-33 |
||||
| Ép | Đúc trượt | Ép | Đúc trượt | Ép | Đúc trượt | Hình dạng thường xuyên | Hình dạng đặc biệt | Ép | |
| A2O3 (%) | > = 60 | > = 60 | > = 50 | > = 50 | > = 48 | > = 48 | > = 48 | > = 48 | > = 48 |
| ZrO2 (%) | 20 + -1 | 19 + -1 | 30 + -1 | 29 + -1 | 30 + -1 | 29 + -1 | 30 + -1 | 30 + -1 | 33 + -1 |
| Fe2O3 (%) | <0,5 | <0,5 | <0,5 | <0,5 | <0,5 | <0,5 | <0,5 | <0,5 | <0,5 |
| Độ rỗng rõ ràng (%) | <= 18 | <= 22 | <= 18 | <= 22 | <= 17 | <= 20 | <= 18 | <= 20 | <= 17 |
| Mật độ khối lượng lớn (g / cm3) | > = 3.0 | > = 2,75 | > = 3.05 | > = 2,8 | > = 3,10 | > = 2,90 | > = 3.0 | > = 2,92 | > = 3,20 |
| Độ khúc xạ dưới tải T0.6 (° C) | > = 1640 | > = 1600 | > = 1650 | > = 1630 | > = 1630 | > = 1600 | > = 1650 | > = 1630 | > = 1680 |
| Cường độ nghiền nguội (MPa) | > = 100 | > = 80 | > = 100 | > = 80 | > = 100 | > = 80 | > = 100 | > = 100 | > = 100 |
| Lưu ý: Tất cả các dữ liệu hóa lý được lấy dựa trên các loại gạch chịu lửa có kích thước tiêu chuẩn tương ứng. | |||||||||
