Thông tin chi tiết sản phẩm:
|
| Ứng dụng: | Thiết bị công suất cao Thiết bị quang điện tử Thiết bị kết hợp GaN Diode phát sáng | Đường kính: | Ø 1 "/ Ø 2" / Ø 3 "/ Ø 4" / Ø 6 " |
|---|---|---|---|
| Độ dày: | 330 um ~ 350 um | Cấp: | Cấp sản xuất / Cấp nghiên cứu |
| Làm nổi bật: | Thiết bị quang điện tử SiC Wafer,SiC Wafer cho đèn diode phát sáng |
||

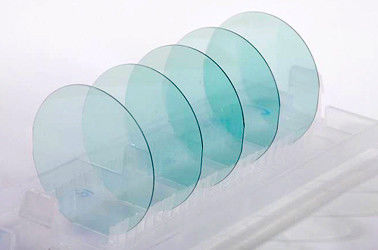

SIC Wafer
Semiconductor Wafer, Inc. (SWI) cung cấp wafer SiC đơn tinh thể (Silicon Carbide) chất lượng cao cho ngành công nghiệp điện tử và quang điện tử.SiC wafer là vật liệu bán dẫn thế hệ tiếp theo, với đặc tính điện độc đáo và đặc tính nhiệt tuyệt vời, so với wafer silicon và wafer GaAs, wafer SiC thích hợp hơn cho các ứng dụng thiết bị công suất cao và nhiệt độ cao.SiC wafer có thể được cung cấp có đường kính 2 inch, cả SiC 4H và 6H, loại N, pha tạp Nitơ, và loại bán cách điện có sẵn.Vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm.
Ứng dụng SiC Wafer
| Thiết bị tần số cao | Thiết bị nhiệt độ cao |
| Thiết bị công suất cao | Thiết bị quang điện tử |
| Thiết bị kết hợp GaN | Điốt phát quang |
Thuộc tính SiC Wafer
| Polytype | 6H-SiC | 4H-SiC |
| Trình tự xếp chồng pha lê | ABCABC | ABCB |
| Tham số mạng | a = 3.073A, c = 15.117A | a = 3.076A, c = 10.053A |
| Khoảng cách ban nhạc | 3,02 eV | 3,27 eV |
| Hằng số điện môi | 9,66 | 9,6 |
| Chỉ số khúc xạ | n0 = 2,707, ne = 2,755 | n0 = 2,719 ne = 2,777 |
Đặc điểm kỹ thuật sản phẩm
| Polytype | 4 giờ / 6 giờ |
|---|---|
| Đường kính | Ø 2 "/ Ø 3" / Ø 4 " |
| Độ dày | 330 um ~ 350 um |
| Sự định hướng | Trên trục <0001> / Trục tắt <0001> lệch 4 ° |
| Độ dẫn nhiệt | N - loại / Bán cách điện |
| Tạp chất | N2 (Nitơ) / V (Vanadi) |
| Điện trở suất (4H-N) | 0,015 ~ 0,03 ohm-cm |
| Điện trở suất (6H-N) | 0,02 ~ 0,1 ohm-cm |
| Điện trở suất (SI) | > 1E5 ohm-cm |
| Bề mặt | CMP đánh bóng |
| TTV | <= 15 ô |
| Bow / Warp | <= 25 um |
| Lớp | Cấp sản xuất / Cấp nghiên cứu |
